Wyświetlacz LED napęd AC VFD

Napędy serii SCK300 WCE to wysokowydajne, wielofunkcyjne dyski zaprojektowane do automatyzacji przemysłowej, powszechnie stosowanej w wentylatorach, pompach, przenośnych pasach, kruszeniach i innych urządzeniach. Jego rdzeń przyjmuje zaawansowaną technologię kontroli wektorów, która ma charakterystykę precyzji regulacji szybkości, oszczędności energii i wysokiej wydajności, stabilnego działania itp., I może zaspokoić potrzeby różnych scenariuszy przemysłowych. Stworzyliśmy również niestandardowe rozwiązania dla szaf sterujących falowników mobilnych, które doskonale działają w wielu miejscach w całym kraju.

Parametr produktu (specyfikacja)

Funkcja produktu

● Funkcje we/wy

◆ Zakres napięcia wejściowego: 220 V/380 V/660 V ± 15%

◆ Zakres częstotliwości wejściowej: 47 ~ 63 Hz

◆ Zakres napięcia wyjściowego: 0 ~ Znamione napięcie wejściowe

Zakres częstotliwości wyjściowej: 0 ~ 400 Hz

● Funkcje funkcjonalne

◆ Tryb ustawiania częstotliwości: ustawienie cyfrowe, ustawienie analogowe, ustawienie komunikacji szeregowej, wielobiegowe, ustawienie PID itp.

◆ Funkcja sterowania PID

◆ Funkcja sterowania wieloród: 16 Kontrola prędkości

◆ Funkcja kontroli częstotliwości wahania

◆ natychmiastowa awaria zasilania bez funkcji zatrzymywania

◆ Funkcja klucza szybkiego/joggingu: Klucz skrótu wielofunkcyjnego swobodnie zdefiniowany przez użytkowników

◆ Funkcja automatycznej regulacji napięcia: Gdy zmienia się napięcie siatki mocy, może automatycznie utrzymać stałą napięcia wyjściowego

◆ Zapewnij do 25 rodzajów funkcji ochrony uszkodzeń: nad prądem, nad napięciem, pod napięciem, ponad temperaturą, utratą faz, przeciążeniem i innymi funkcjami ochrony

● Funkcje interfejsu peryferyjnego

◆ Programowalne dane wejściowe cyfrowe: 8 wejściowe

◆ Programowalne wejście analogowe: Wejście AI1: 0 ~ 10 V, AI2: 0 ~ 10 V lub 0 ~ 20MA Wejście

◆ Otwórz wyjście kolektora: 1 wyjście

◆ Wyjście przekaźnika: 2 wyjścia

◆ Wyjście analogowe: 2 wyjścia, odpowiednio 0/4 ~ 20 mA lub 0 ~ 10 V

● Charakterystyka wydajności technicznej

◆ Tryb sterowania: Brak kontroli wektora PG, kontrola V/F, kontrola momentu obrotowego.

◆ Pojemność przeciążenia: 150% znamionowych prądu 60s; 180% znamionowych prądu 10s

◆ Moment początkowy: Brak kontroli wektora PG: 0,5 Hz/150% (SVC)

◆ Współczynnik prędkości: Brak kontroli wektora PG: 1: 100

Zastosowanie produktu

Produkty mogą być stosowane w górnictwie, wentylatorze, pompach, nowym sprzęcie energetycznym i innych okazjach.

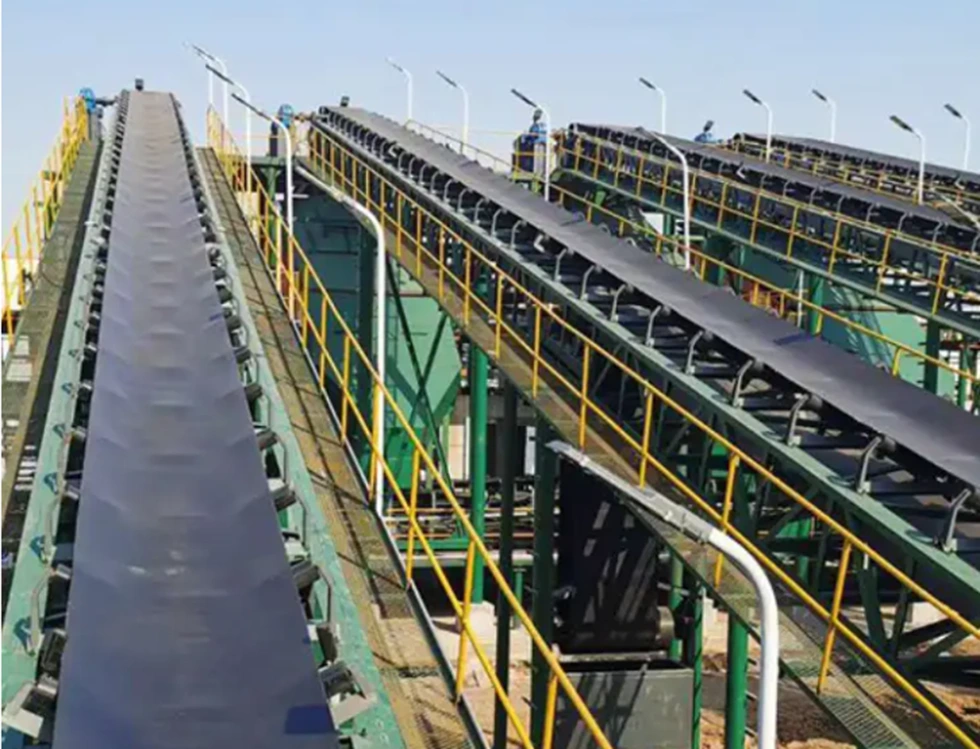

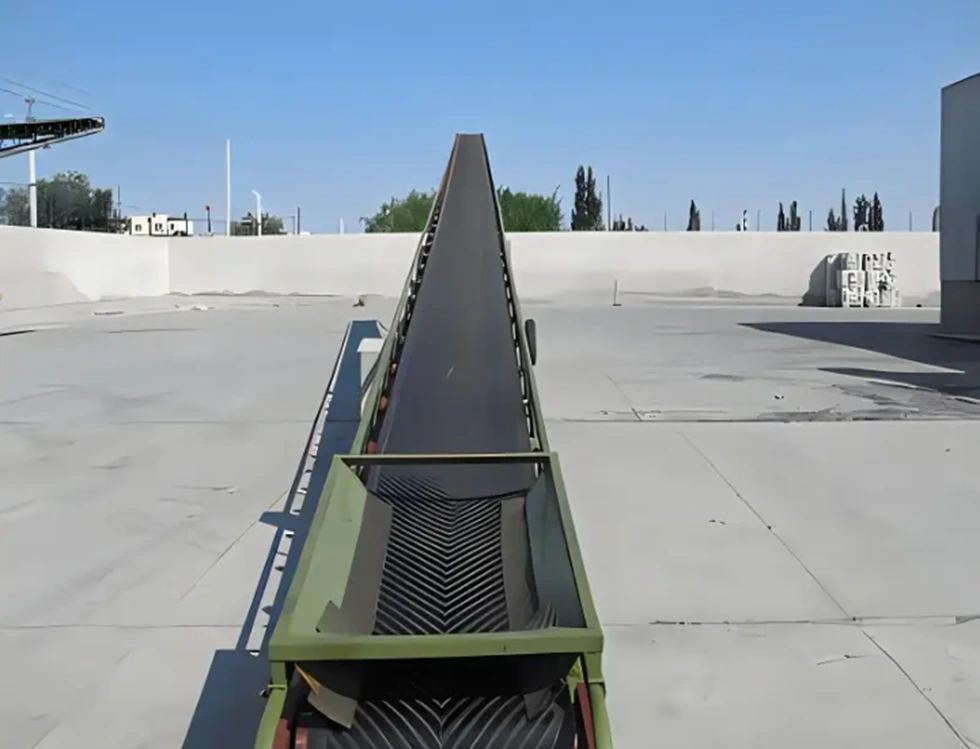

Przenośnik, towary transportowe

Zastosowanie konwertera częstotliwości w systemie przenośników jest jedną z kluczowych technologii w celu osiągnięcia wydajnej i dokładnej transmisji i sortowania materiału

1. Transmisja materiału wielobarstwowego

Scenariusz: Pakiety przenoszenia różnych rozmiarów/wag w magazynie logistycznym

Realizowany:

Wiele zestawów parametrów prędkości (takich jak 30 Hz/50 Hz/80 Hz) jest ustawione i przełączane przez PLC lub HMI.

W połączeniu z czujnikiem fotoelektrycznym w celu wykrycia rozmiaru pakietu automatycznie dopasowują prędkość (duża niska prędkość przeciwpoślizgowa, niewielka wydajność duża prędkość).

2. Dokładne pozycjonowanie i sortowanie

Scenariusz: Centrum sortowania ekspresowego kieruje paczki według miejsca docelowego

Realizowany:

Informacje zwrotne enkodera + kontrolowanie zamkniętej pętli falownika, dokładność pozycjonowania do ± 1 mm.

Gdy pakiet przybywa do portu sortowania, falownik wykonuje stały stop (hamowanie DC + zero prędkości) w połączeniu z działaniem pręta/robotycznego ramię.

3. Synchroniczna kontrola współpracy

Scenariusz: Przekazanie przekaźnika wielokrotnego przekaźnika pasa

Realizowany:

Tryb sterowania Master/Slave: Konwerter częstotliwości głównej wysyła instrukcje częstotliwości, a maszyna niewolnika synchronicznie wykonuje Modbus/Canopen.

Cascade Control: Tylny przenośnik jest 5% szybszy niż z przodu, unikając gromadzenia się przedmiotów.

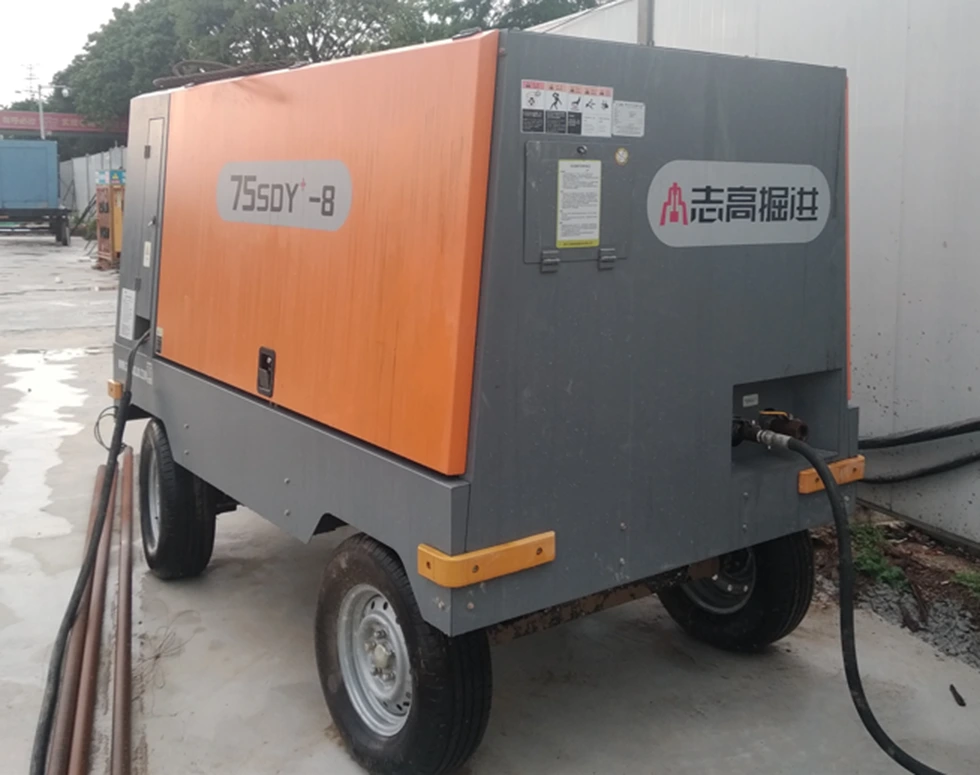

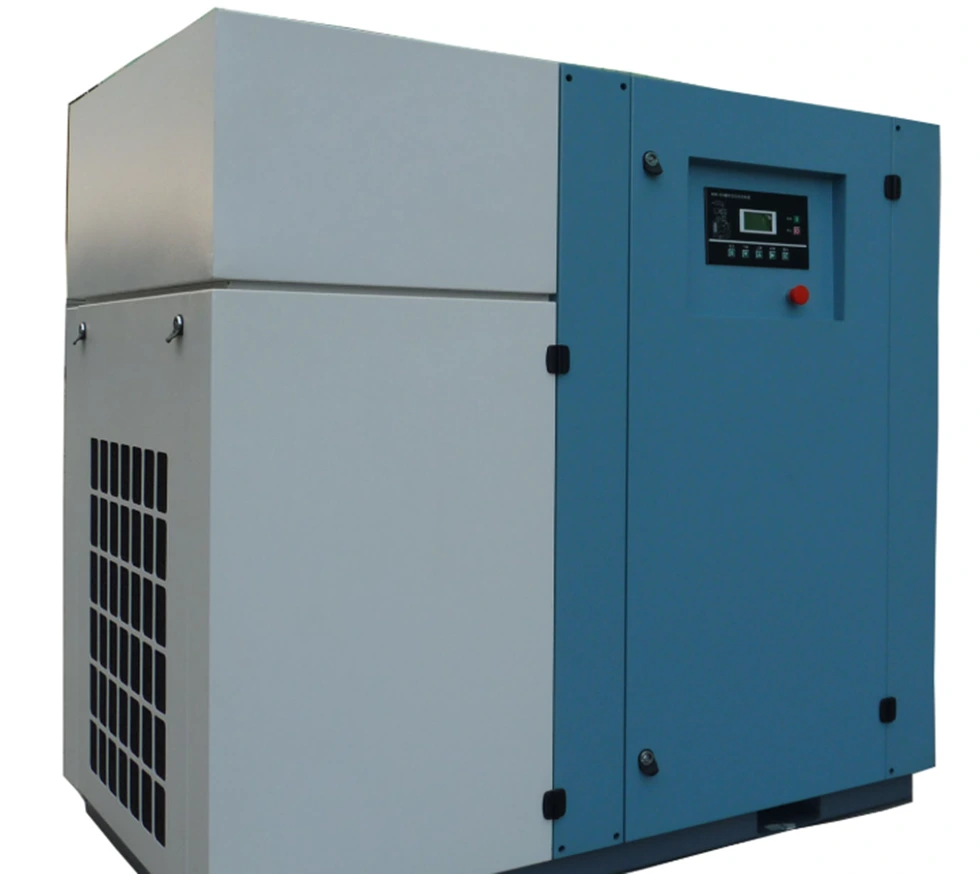

Sprężarka powietrza

Falownik sprężarki powietrza to specjalny falownik dostosowany do wszystkich rodzajów sprężarki powietrza. Transformacja o zmiennej częstotliwości sprężarki powietrza może sprawić, że ciśnienie zasilania gazu za pomocą regulatora ciśnienia sprężarka powietrza może działać pod ustaloną wartością ciśnienia, ciśnienie jest stabilne i niezawodne, a ciśnienie może być w dowolnym momencie ustawienie i regulowane. Silnik, aby osiągnąć miękki start, żywotność i cykl konserwacji sprężarki zostanie znacznie przedłużony. Objętość sprężarki sprężarki jest kontrolowana przez prędkość sprężarki powietrza, płyta zaworu powietrza w cylindrze nie jest już wielokrotnie otwierana i zamknięta, a warunki pracy, takie jak fotelik zaworu i sprężyna, są znacznie ulepszone, co pozwala uniknąć ostrego przepływu i wpływu wysokiej temperatury i gazu wysokiego ciśnienia, a obciążenie konserwacyjne jest zmniejszone.

LCD wyświetla wiele tekstów i grafiki języka, liczby wyświetlaczy LED, bardziej intuicyjne, zgodnie z Twoimi preferencjami

Objętość VFD to duża struktura, większy chłodnica, wskaźnik wykorzystania produktu, może działać normalnie w gorącym środowisku, takim jak tropikalne.

Można dostosować różne rodzaje trybów wejściowych i wyjściowych:

Wejście 1,3p 380 V do wyjścia 380 V.

2. Wejście 3P220V do wyjścia 3P220V.

3. Wejście 3P660V do wyjścia 3P660V.

4. Wejście 1p220 V do wyjścia 3P 380 V.

5. 1P220V Wejście do wyjścia 3P220V.

Dzięki funkcji śledzenia prędkości może lepiej podwójnie start.

Jest wyposażony w komunikację Modbus RTU, a także może wdrażać Modbus TCP, PRPFIBUS i PROFINET, dodając karty rozszerzeń.

Schemat okablowania VFD.
