Falownik o mocy 75 kW (VFD)zapewnia regulowaną kontrolę prędkości dla kompatybilnych silników prądu przemiennego w systemach przemysłowych. Jednak wybór odpowiedniego napędu wymaga czegoś więcej niż tylko dopasowania mocy znamionowej. Kupujący muszą wziąć pod uwagę prąd znamionowy silnika, napięcie zasilania, wymagania dotyczące przeciążenia, charakterystykę obciążenia, prędkość roboczą, warunki otoczenia i funkcje sterujące. W tym przewodniku wyjaśniono, jak działa napęd VFD o mocy 75 kW, gdzie można go zastosować, jakie specyfikacje zasługują na uwagę oraz jak uniknąć typowych problemów z wyborem i instalacją. Zawiera także praktyczną listę kontrolną zakupów dla inżynierów, producentów sprzętu, integratorów systemów i dystrybutorów przemysłowych współpracujących z Zhejiang Chuanken Electric Co., Ltd.
Silniki przemysłowe napędzają pompy, wentylatory, sprężarki, przenośniki, mieszalniki i wiele innych typów maszyn. W zastosowaniach, w których wymagana prędkość zmienia się w zależności od zapotrzebowania produkcyjnego, ciągła praca silnika z pełną prędkością może spowodować niepotrzebne zużycie energii, naprężenia mechaniczne lub niestabilność procesu.

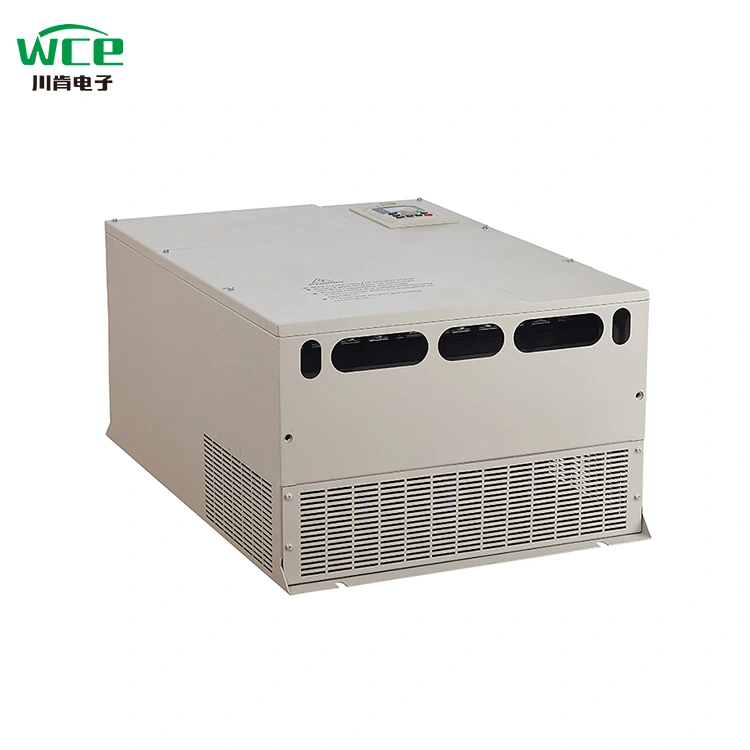

A Falownik o mocy 75 kW z napędem o zmiennej częstotliwości VFDto elektroniczny sterownik silnika przeznaczony do regulacji prędkości i pracy kompatybilnego silnika prądu przemiennego poprzez regulację częstotliwości wyjściowej i napięcia zgodnie z wybraną metodą sterowania. Oznaczenie 75 kW reprezentuje klasę mocy znamionowej, ale użyteczna moc silnika zależy od konkretnego znamionowego prądu przemiennika, klasy napięcia, znamionowego obciążenia i warunków instalacji.
W przypadku producentów sprzętu i odbiorców przemysłowych odpowiednio dobrany napęd VFD może zapewnić płynniejsze przyspieszanie, kontrolowane zwalnianie, lepsze dostosowanie procesu i bardziej elastyczną pracę silnika. Może również zapewniać funkcje ochrony silnika i możliwości monitorowania, w zależności od modelu.
Niemniej jednak nie każdy napęd o mocy 75 kW jest odpowiedni dla każdego silnika o mocy 75 kW. Dwa napędy o tej samej mocy znamionowej mogą różnić się wytrzymałością na przeciążenia, konfiguracją wejść, wydajnością sterowania, ochroną środowiska i interfejsami komunikacyjnymi.
Typowy przemiennik częstotliwości prądu przemiennego przekształca przychodzącą moc prądu przemiennego na prąd stały poprzez prostownik i łącze prądu stałego, a następnie wykorzystuje elektroniczne urządzenia przełączające w celu wytworzenia sygnału wyjściowego prądu przemiennego o regulowanej częstotliwości. Układ sterowania reguluje moc w zależności od wybranego trybu pracy i wymagań silnika.
W przypadku silnika indukcyjnego prądu przemiennego prędkość synchroniczna jest powiązana z częstotliwością zasilania i liczbą biegunów silnika. Zmniejszenie częstotliwości generalnie obniża prędkość silnika, a jej zwiększanie zwiększa prędkość w dozwolonym zakresie pracy silnika i przemiennika częstotliwości. Rzeczywista prędkość silnika indukcyjnego zależy również od obciążenia i poślizgu.
Wiele napędów wykorzystuje sterowanie woltami na herc (V/f) w celu prostej regulacji prędkości. Bezczujnikowe sterowanie wektorowe może zapewnić lepszą kontrolę momentu obrotowego w zastosowaniach wymagających bardziej wymagających prędkości lub wydajności. Dostępne funkcje zależą od konkretnego modelu VFD i konfiguracji silnika.
Regulowane rampy przyspieszania i zwalniania pomagają kontrolować szybkość uruchamiania i zatrzymywania silnika. Odpowiednie ustawienia rampy mogą zmniejszyć nagłe obciążenie mechaniczne i zapewnić bardziej stabilną produkcję. Obciążenia o dużej bezwładności lub wymagania dotyczące szybkiego zatrzymywania mogą wymagać dodatkowego wyposażenia hamującego.
W zależności od modelu, VFD może monitorować prąd, napięcie, temperaturę, częstotliwość roboczą i stany usterek. Elektroniczne zabezpieczenie silnika przed przeciążeniem i diagnostyka usterek mogą pomóc zespołom konserwacyjnym, ale przemiennik musi być poprawnie skonfigurowany i używany z wszelkimi wymaganymi zabezpieczeniami zewnętrznymi.
Przemiennik częstotliwości o mocy 75 kW może nadawać się do zastosowań w średnich i dużych silnikach przemysłowych, jeśli jego parametry elektryczne i możliwości sterowania odpowiadają sprzętowi. Typowe zastosowania obejmują następujące.
Sterowanie zmienną prędkością może pomóc w regulacji przepływu lub ciśnienia w układach pompowych. Przy odpowiedniej strategii sterowania może zmniejszyć straty dławienia, wspierać stabilność ciśnienia i pomagać w zarządzaniu zmiennym zapotrzebowaniem. Należy przestrzegać charakterystyki pompy i wymagań dotyczących minimalnego przepływu.
Prędkość wentylatora można regulować w celu spełnienia wymagań dotyczących wentylacji, chłodzenia lub przepływu powietrza procesowego. W przypadku wielu systemów wentylatorów odśrodkowych zmniejszenie prędkości może znacznie obniżyć zapotrzebowanie na moc, pod warunkiem, że pozwala na to punkt pracy i wymagania procesu.
Przenośniki często wymagają kontrolowanego przyspieszenia i stabilnej prędkości przy zmieniającym się obciążeniu. Napęd należy dobrać biorąc pod uwagę moment rozruchowy, bezwładność obciążenia, wymagania dotyczące zatrzymywania oraz możliwość częstych rozruchów lub przeciążeń.
Miksery, sprzęt produkcyjny i inne maszyny przemysłowe mogą wymagać regulacji prędkości, aby dostosować się do różnych materiałów lub etapów przetwarzania. Odpowiedni napęd VFD może poprawić elastyczność działania, chociaż profil momentu obrotowego i wymagania procesu muszą kierować strategią sterowania.
| Aplikacja | Typowy cel kontroli | Ważny czynnik wyboru |
|---|---|---|
| Pompa odśrodkowa | Regulacja przepływu lub ciśnienia | Praca ze zmiennym momentem obrotowym, sterowanie PID, przepływ minimalny |
| Wentylator przemysłowy | Sterowanie przepływem powietrza i wentylacją | Zasięg pracy, chłodzenie, optymalizacja zużycia energii |
| Przenośnik | Kontrolowany rozruch i stabilny transport | Moment rozruchowy i zdolność przeciążeniowa |
| Mikser | Regulowana prędkość procesu | Zapotrzebowanie na moment obrotowy i zmieniające się warunki obciążenia |
| Kompresor | Regulacja wydajności, jeśli jest to dozwolone | Kompatybilność sprężarki i wymagania dotyczące rozruchu |
Są to raczej ogólne przykłady zastosowań niż gwarantowana kompatybilność. O ostatecznym wyborze powinny decydować wymagania producenta sprzętu oraz rzeczywiste warunki pracy.
Właściwa specyfikacja zapobiega kosztownym niedopasowaniom, nieoczekiwanym wyłączeniom i możliwym do uniknięcia opóźnieniom w uruchomieniu. Przed złożeniem zapytania o wycenę należy zapoznać się z poniższymi czynnikami technicznymi.
Zacznij od tabliczki znamionowej silnika i określ jego moc znamionową oraz prąd pełnego obciążenia. Ciągły prąd wyjściowy przetwornicy częstotliwości musi być równy lub przekraczać prąd wymagany przez silnik w zamierzonych warunkach pracy. Obciążalność prądowa jest szczególnie ważna, gdy silnik pracuje z wysokim momentem obrotowym lub częstym przeciążeniem.
Sprawdź dostępne napięcie zasilania, częstotliwość i konfigurację faz. Parametry wejściowe napędu muszą odpowiadać napięciu zasilania, a jego moc wyjściowa musi być kompatybilna z silnikiem. Sama moc znamionowa 75 kW nie określa, czy dany model nadaje się do zasilania 380 V, 400 V, 415 V lub innego systemu zasilania.
Wymagania dotyczące przeciążenia różnią się w zależności od zastosowania i modelu. Pompy i wentylatory odśrodkowe często wykorzystują zmienny moment obrotowy, podczas gdy obciążone przenośniki i niektóre sprężarki mogą wymagać większej odporności na przeciążenia. Sprawdź określony przez producenta procent przeciążenia, czas trwania, obciążenie i wszelkie powiązane warunki obniżania wartości znamionowych.
Określ, czy sterowanie U/f jest wystarczające, czy też potrzebne jest sterowanie wektorowe bez czujnika. Należy wziąć pod uwagę moment rozruchowy, wydajność przy niskiej prędkości, regulację prędkości oraz to, czy wymagane jest sprzężenie zwrotne z enkodera lub czujnika procesowego.
Temperatura otoczenia, kurz, wilgoć, wysokość nad poziomem morza, wentylacja i ochrona obudowy mogą mieć wpływ na wydajność dysku. Jeśli przetwornica częstotliwości będzie zainstalowana w gorącej szafce elektrycznej lub w zapylonym obszarze przemysłowym, sprawdź wymagania dotyczące chłodzenia, dozwolone warunki środowiskowe i wszelkie niezbędne obniżenie wartości znamionowych.
Sprawdź, czy aplikacja wymaga wejść cyfrowych i analogowych, wyjść przekaźnikowych, sterowania PID, rejestrowania błędów lub komunikacji ze sterownikiem PLC lub systemem nadzoru. Obsługa protokołów i dostępne terminale różnią się w zależności od serii produktów.
Różne maszyny stawiają silnikowi różne wymagania. Zrozumienie profilu obciążenia pomaga określić wymagany prąd znamionowy, tryb sterowania i konfigurację hamowania.
Pompy odśrodkowe, wentylatory i wiele dmuchaw to powszechne zastosowania ze zmiennym momentem obrotowym. Zapotrzebowanie na moment obrotowy zazwyczaj maleje wraz ze spadkiem prędkości. Prawidłowo skonfigurowany dysk może zatem pomóc w zmniejszeniu zużycia energii, gdy system spędza dużo czasu przy zmniejszonej prędkości.
Przenośniki, niektóre pompy wyporowe i niektóre mieszalniki mogą wymagać znacznego momentu obrotowego nawet przy niskiej prędkości. Zastosowania te często wymagają napędu o odpowiedniej wytrzymałości i odpowiedniej odporności na przeciążenia. Należy również ocenić chłodzenie silnika przy niskich prędkościach.
Duże urządzenia wirujące mogą generować energię regeneracyjną podczas zwalniania. Obciążenia, które napędzają silnik, a nie są przez niego napędzane, również mogą wymagać specjalnego traktowania. W zależności od zastosowania może być konieczny rezystor hamowania, moduł hamowania lub rozwiązanie regeneracyjne.
Jeżeli obowiązek jest niepewny, należy podać dostawcy rodzaj obciążenia, częstotliwość rozruchu, wymagany czas przyspieszania, czas zatrzymania, zakres prędkości i przewidywane warunki przeciążenia. Informacje te są bardziej przydatne niż samo pytanie o model o mocy 75 kW.
Oszczędności energii są częstym powodem instalacji VFD, ale wyniki zależą od maszyny, strategii sterowania, harmonogramu pracy i projektu systemu. Napęd nie zmniejsza automatycznie zużycia energii w każdym zastosowaniu.
W wielu systemach pomp odśrodkowych i wentylatorów wymagana moc może znacznie spaść wraz ze zmniejszeniem prędkości. Może to zapewnić oszczędności, gdy zapotrzebowanie zmienia się w ciągu dnia. Jednak rzeczywisty wynik zależy od krzywej systemu, ciśnienia statycznego, ograniczeń procesu i wydajności roboczej silnika.
Oceń łącznie sprawność silnika, straty napędu, straty w przekładni, wymagania procesowe i istniejącą metodę sterowania. Źle dobrany zakres prędkości lub niewłaściwa strategia sterowania może ograniczyć oczekiwane korzyści.
Rejestruj godziny pracy, zmierzone zapotrzebowanie mocy, zmiany obciążenia, taryfy za energię elektryczną i koszty konserwacji. Porównaj obecny system z proponowanym systemem sterowanym przez VFD, stosując realistyczne założenia, a nie polegając na uniwersalnym odsetku oszczędności.
| Czynnik kosztowy | Informacje do zebrania | Dlaczego to ma znaczenie |
|---|---|---|
| Zużycie energii | Zmierzone kW i roczne godziny pracy | Szacuje potencjalne oszczędności energii elektrycznej |
| Instalacja | Szafka, okablowanie, filtry i uruchomienie | Określa początkowy koszt projektu |
| Konserwacja | Wymagania dotyczące przeglądów, chłodzenia i serwisu | Obsługuje planowanie kosztów cyklu życia |
| Wydajność procesu | Dane dotyczące przepływu, ciśnienia, prędkości i produkcji | Sprawdza, czy rozwiązanie sterujące spełnia potrzeby operacyjne |
Prawidłowa instalacja jest niezbędna dla bezpiecznej pracy i niezawodnego działania. Wykwalifikowany personel elektryczny powinien postępować zgodnie z instrukcjami producenta napędu, obowiązującymi przepisami elektrycznymi i wymaganiami bezpieczeństwa maszyny.
Sprawdź napięcie wejściowe, fazę, częstotliwość, uziemienie i urządzenia zabezpieczające przed urządzeniem. Należy potwierdzić zgodność wybranego napędu z siecią zasilającą i warunkami instalacji.
Zapewnij wymagane odstępy, wentylację i odprowadzanie ciepła. W stosownych przypadkach oddziel przewody zasilające od wrażliwych przewodów sterujących i postępuj zgodnie ze wskazówkami producenta dotyczącymi prowadzenia kabli i kompatybilności elektromagnetycznej.
Skonfiguruj napięcie znamionowe, prąd, częstotliwość, prędkość i inne wymagane dane z tabliczki znamionowej silnika. Zastosuj odpowiednie ustawienia zabezpieczeń silnika i trybu sterowania zgodnie z instrukcjami producenta.
Sprawdź kierunek obrotu, przyspieszanie, zwalnianie, prędkość roboczą, reakcję na obciążenie i obsługę usterek. Przetestuj całą sekwencję kontrolną przed dopuszczeniem maszyny do normalnej produkcji.
Zapisz ustawienia parametrów, informacje o okablowaniu, zapisy dotyczące uruchomienia i odpowiednią historię alarmów. Dokumentacja pomaga technikom przywrócić zamierzoną konfigurację i rozwiązać przyszłe problemy.
Ze względów bezpieczeństwa przed przystąpieniem do pracy przy napędzie lub podłączonym do niego sprzęcie należy odłączyć zasilanie i postępować zgodnie z procedurami rozładowywania i weryfikacji producenta. Szyna DC może utrzymywać niebezpieczne napięcie po odłączeniu zasilania.
Wiele usterek napędu można przypisać nieprawidłowemu doborowi, słabemu chłodzeniu, nieodpowiednim ustawieniom parametrów, problemom z okablowaniem lub wymagającym warunkom obciążenia. Ustrukturyzowany proces rozwiązywania problemów może skrócić przestoje i uniknąć niepotrzebnej wymiany podzespołów.
Możliwe przyczyny obejmują nadmierne zapotrzebowanie na moment rozruchowy, krótki czas przyspieszania, powiązania mechaniczne, nieprawidłowe dane silnika lub nieodpowiednie ustawienia sterowania. Przed regulacją parametrów przejrzyj historię usterek i warunki obciążenia.
Sprawdź wentylację, temperaturę obudowy, wentylatory chłodzące, czystość radiatora i obciążenie. Sprawdź, czy instalacja przekracza dopuszczalne wartości graniczne temperatury otoczenia lub wysokości i czy wymagane jest obniżenie parametrów znamionowych.
Gwałtowne zwalnianie lub obciążenie o dużej bezwładności mogą zwrócić energię do szyny DC przemiennika. W zależności od zastosowania i konstrukcji produktu może być wymagany dłuższy czas hamowania lub odpowiednie rozwiązanie w zakresie hamowania.
Sprawdź dokładność parametrów silnika, tryb sterowania, sygnały odniesienia prędkości, okablowanie i zmiany obciążenia. W przypadku systemów z zamkniętą pętlą sprawdź odpowiednie urządzenie sprzężenia zwrotnego i ustawienia sterowania.
Przejrzyj kod alarmu, warunki zasilania, okablowanie sterujące, konfigurację sieci i ustalenia dotyczące uziemienia. Zapisz usterkę przed zresetowaniem napędu i skonsultuj się z instrukcją produktu lub wykwalifikowaną pomocą techniczną, jeśli przyczyna pozostaje niejasna.
Konserwacja zapobiegawcza powinna być zgodna z harmonogramem serwisowym producenta i obejmować odpowiednie kontrole ścieżek wentylacyjnych, połączeń elektrycznych, warunków środowiskowych i rejestrów usterek.
Nabywcy przemysłowi mogą zmniejszyć luki w specyfikacjach i opóźnienia w zakupach, przygotowując kompletną dokumentację techniczną przed złożeniem zapytania o wycenę.
Zhejiang Chuanken Electric Co., Ltd.służy jako punkt odniesienia dla nabywców oceniających produkty do sterowania silnikami przemysłowymi. Omawiając przemiennik częstotliwości z inwerterem o mocy 75 kW, kupujący powinni podać zamierzone zastosowanie i wymagania elektryczne, aby można było potwierdzić odpowiednią serię i konfigurację produktu.
W przypadku projektów OEM, modernizacji sprzętu i zamówień dystrybutorów porównywanie dostawców pod względem przydatności technicznej, dokumentacji, wsparcia serwisowego i całkowitych kosztów operacyjnych zapewnia silniejszą podstawę do podejmowania decyzji o zakupie niż porównywanie wyłącznie mocy znamionowej.
Przetwornica częstotliwości o mocy 75 kW steruje prędkością i działaniem kompatybilnego silnika prądu przemiennego, regulując jego częstotliwość wyjściową i napięcie. W zależności od modelu może również zapewniać ochronę silnika, regulowane przyspieszanie i zwalnianie, monitorowanie i integrację sterowania przemysłowego.
Może i będzie odpowiedni, ale sama moc znamionowa nie wystarczy. Przed potwierdzeniem kompatybilności należy sprawdzić znamionowy prąd i napięcie silnika, ciągły prąd wyjściowy przemiennika, jego zdolność do przeciążania, obciążenie znamionowe i warunki pracy.
Potencjalne zastosowania obejmują pompy przemysłowe, wentylatory, dmuchawy, przenośniki, mieszalniki i kompatybilne sprężarki. Przydatność zależy od specyfikacji silnika, charakterystyki obciążenia, wymaganego momentu obrotowego i możliwości wybranego napędu.
Może zmniejszyć zużycie energii w odpowiednich zastosowaniach o zmiennej prędkości, szczególnie tam, gdzie zapotrzebowanie pompy lub wentylatora zmienia się w czasie. Rzeczywiste oszczędności zależą od profilu obciążenia, projektu systemu, godzin pracy, strat napędu i strategii sterowania.
Wymagane napięcie zależy od konkretnego modelu produktu i regionalnego systemu zasilania. Potwierdź napięcie zasilania, fazę i częstotliwość zgodnie z arkuszem danych producenta, zamiast zakładać, że wszystkie napędy 75 kW mają tę samą konfigurację elektryczną.
Nie każda aplikacja tego wymaga. Rezystor hamujący lub inne rozwiązanie hamujące może być potrzebne, gdy obciążenie ma dużą bezwładność, wymaga szybkiego hamowania lub zwraca znaczną energię do przemiennika. Potwierdź kompatybilność i rozmiar u producenta.
Oceń dokumentację techniczną dostawcy, przydatność produktu, procesy jakości, możliwości wsparcia, warunki gwarancji, ustalenia dotyczące dostaw i zdolność do wyjaśnienia wymagań aplikacji. Przed złożeniem zamówienia poproś o dokładne specyfikacje modelu.
Przygotuj dane z tabliczki znamionowej silnika, napięcie zasilania, rodzaj zastosowania, wymagania dotyczące przeciążenia, funkcje sterujące, środowisko instalacji, ilość i miejsce dostawy. Szczegóły te pomagają dostawcy ocenić odpowiednią konfigurację napędu.
