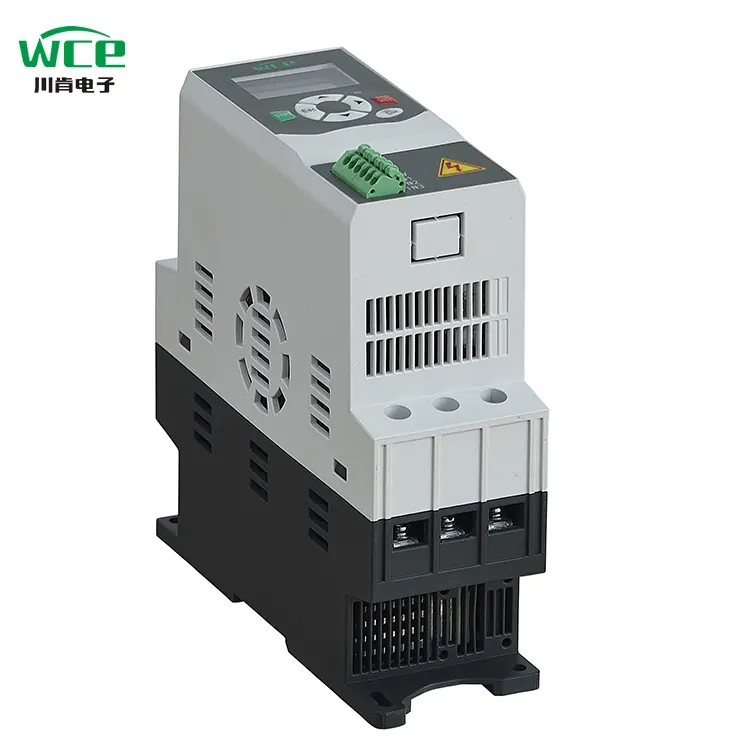

10HP 15 KM 20 KM wbudowany w miękkim starter

Inteligentna interakcja i wygodna operacja: 10 KM 15 KM 20 KM wbudowany w miękkim rozruszniku obejściowym jest wyposażony w ekran wyświetlacza ciekłokrystalicznego LCD. Projektowanie interfejsu jest proste i intuicyjne, a wrażenia operacyjne jest płynne i wygodne. System jest wyposażony w funkcje wyświetlania zarówno w języku chińskim, jak i angielskim i obsługuje dostosowywanie określonych języków krajowych, w pełni spełniając potrzeby użytkowników w różnych regionach.

Wielokomunikacja i zdalna inteligentna kontrola: Jest wyposażony w standardową funkcję komunikacyjną Modbus 485, a także obsługuje dostosowane metody komunikacji, takie jak Siemens Profibus Protocol i aplikacja telefonu komórkowego, pomagając użytkownikom w osiągnięciu wydajnego zdalnego debugowania i precyzyjnej kontroli oraz łamanie ograniczeń przestrzennych.

Znakomita wydajność i długotrwała trwałość: Wyposażony w zupełnie nowy stycznik niestandardowy DC, w porównaniu ze zwykłymi stycznikami prądu przemiennego, jego wydajność uległa poprawie 3 razy, ciepło jest zmniejszone o 2,6 razy, bezpieczeństwo jest zwiększane o 25%, wydajność oszczędzania energii osiąga 20%, a żywotność usługi przekracza 100 000 razy, zapewniając niezawodną gwarancję stabilnego działania sprzętu.

Efektywne rozpraszanie ciepła i stabilna obsługa: Wyposażony w szybki wentylator DC 24 V i innowacyjny projekt rozpraszania ciepła 360 °, zapewnia silną siłę wiatrową, zapewniając, że sprzęt utrzymuje dobry stan rozpraszania ciepła i stabilną wydajność podczas pracy.

Głęboka współpraca i aktualizacja jakości: Osiągnęliśmy głęboką współpracę z Hubei Taiji, krajową spółką giełdową, a także przyjęliśmy moduły i tyrystory, które różnią się od wspólnych modułów na rynku. To znacznie zwiększa pojemność obciążenia i stanowi solidne podstawy do wydajnego działania sprzętu.

Usprawniony projekt, oszczędności kosztów:Nie trzeba instalować zewnętrznych styczników obejściowych, skutecznie oszczędzając przestrzeń instalacyjną, zmniejszenie kosztów kablowych, uproszczenie procesu instalacji oraz zwiększanie wygodniej i szybszej instalacji instalacji.

Humanizowany projekt, bezproblemowa instalacja: Przyjmuje gniazdo terminalu kontrolnego typu Press, które jest proste i wygodne w instalacji i eksploatacji. Po prostu naciśnij terminal, aby ukończyć okablowanie, a następnie zwolnij go, aby naprawić drut, co znacznie poprawia wydajność instalacji.

Testowanie symulacji, wiarygodna weryfikacja: Jest wyposażony w funkcję symulacji operacji. Nawet gdy główny obwód miękkiego rozrusznika nie jest podłączony do napięcia zasilającego, może symulować proces uruchamiania, uruchamiania i zatrzymywania silnika, szybko potwierdzając, czy stan roboczy własnych komponentów rozrusznika jest normalny.

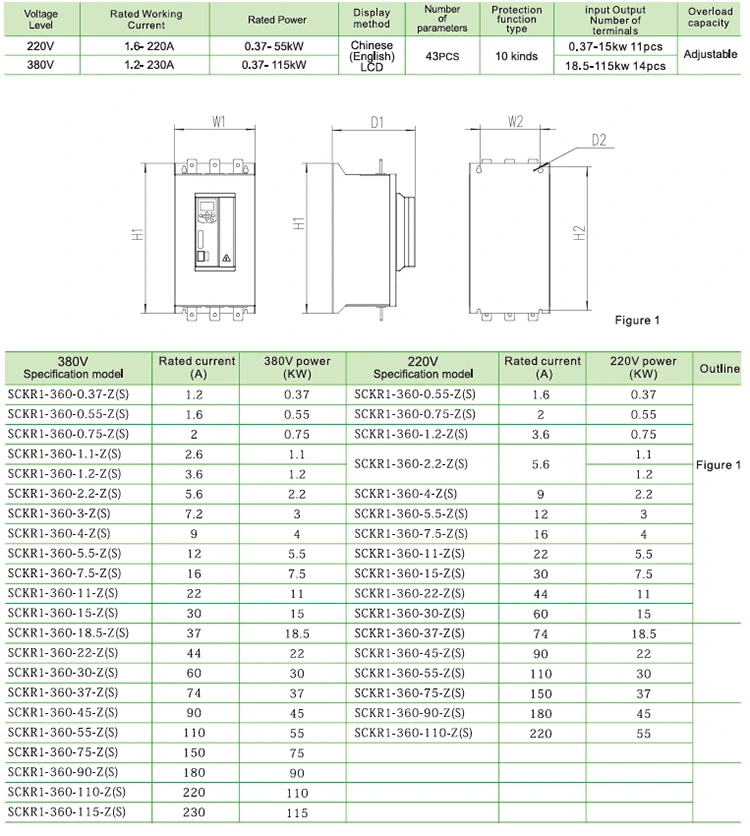

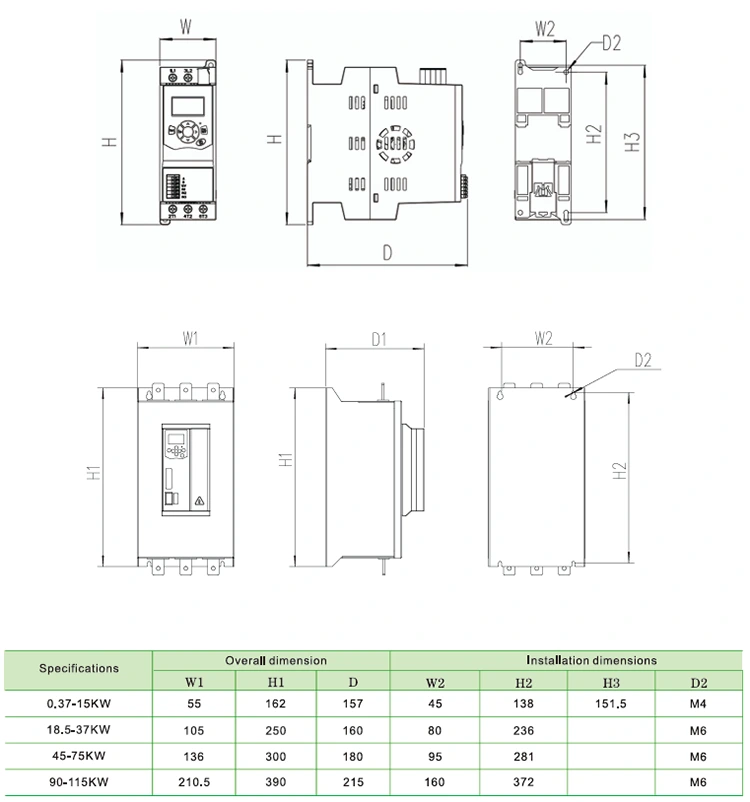

Parametr produktu (specyfikacja)

Funkcja produktu

1. Funkcja komunikacji

W zestawie komunikacji Modbus RTU, Profibus i Profinet Communication można dodać, dodając karty rozszerzeń.

2, może być zewnętrzna klawiatura +4 linii LCD Ekran LCD

Klawiaturę można szybko wstawić i usunąć, aby zaspokoić potrzeby zdalnego działania.

3, bardziej kompleksowa funkcja ochrony motorycznej

Ochrona nad przepięciem, ochrona przed wniesieniem, ochrona nadmiernego prądu, ochrona przed przeciążeniem, ochrona przed niedociążeniem, ochrona utraty fazy, usterka pomijania, usterka tyrystorowa, niezrównoważenie prądu trójfazowego, ochrona przegrzania itp.

4, szeroki zakres napięcia zasilania

Spełnij główne napięcie wejściowe zasilacza 220-380 V ogólny cel.

5. Zakończone terminale

Jeden zestaw terminali komunikacyjnych, cztery grupy cyfrowych terminali wejściowych, jeden zestaw wyjściowych analogowych, dwa zestawy programowalnych przekaźników

◆ Zasilacz trójfazowy: AC220V, AC380V ± 10%

◆ Prąd znamionowy: 1.2a-230a,

◆ Obowiązujący silnik: Ogólny silnik asynchroniczny typu wiewiórki typu AC

◆ Tryb startowy: rampa napięcia, prądowa rampa, moment obrotowy

◆ Tryb parkowania: miękki przystanek, bezpłatny przystanek, zatrzymanie hamulca, przystanek adaptacyjny.

◆ Wejście logiki: impedancja 1,8 kΩ, moc +24 V

◆ Częstotliwość początkowa: Zaleca się, aby uruchomić nie więcej niż 10 razy na godzinę

◆ Poziom ochrony: IP20

◆ Tryb chłodzenia: chłodzenie powietrza

◆ Tryb instalacji: wiszące ściany

◆ Warunki środowiskowe: Wysokość przekracza 2000 metrów, pojemność należy odpowiednio zmniejszyć, a temperatura otoczenia wynosi od -10 do +40 ° C

Odpowiednia wilgotność nie przekracza 95%(20 ℃ ± 5 ℃), brak łatwopalnych, wybuchowych, żrących, bez przewodzącego pyłu, instalacji wewnętrznej, dobrej wentylacji, wibracji mniejszej niż 0,5 g

Zastosowanie produktu

Produkt może być stosowany w okazjach takich jak wentylatory, pompy wodne, nawadnianie pola uprawnego i poziomy transport pasów przenośnika.

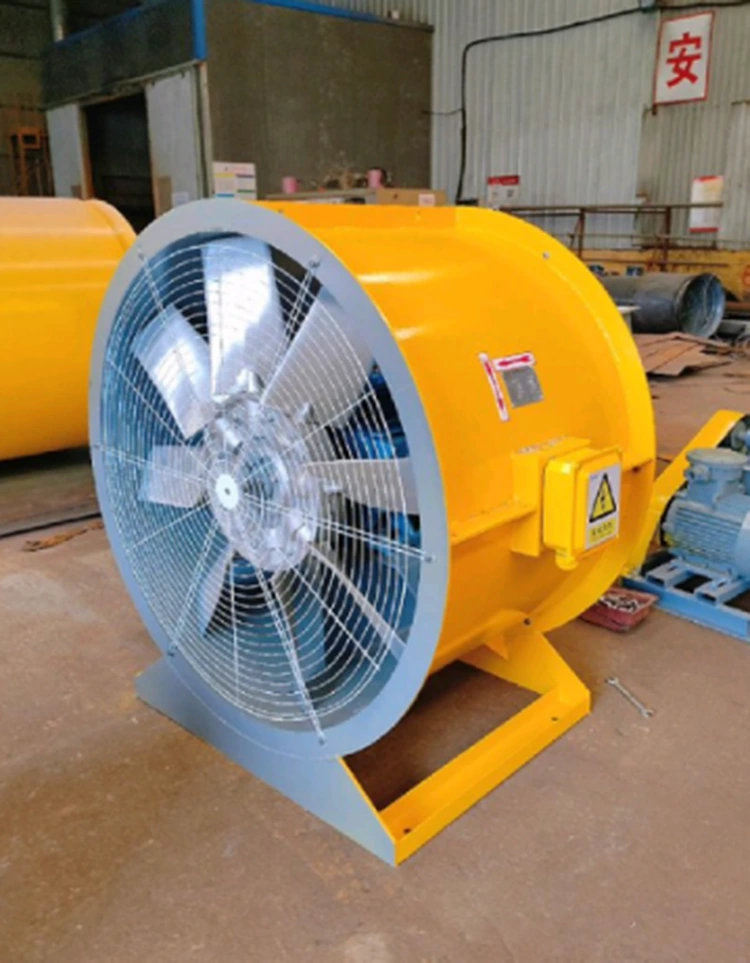

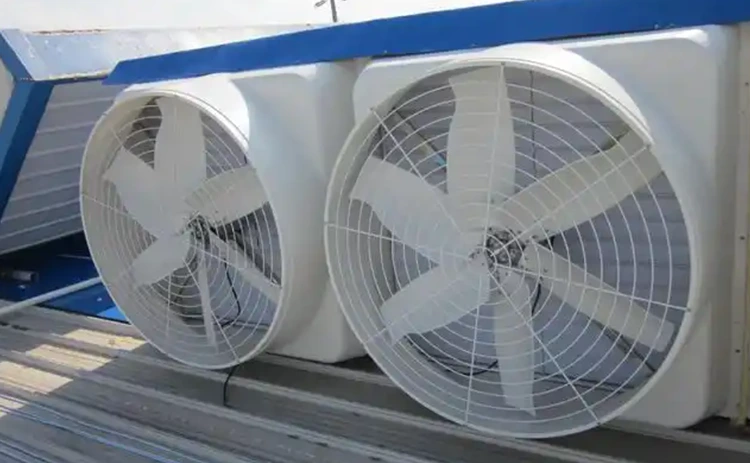

Fani

Miękki starter nie tylko znacznie zmniejsza tarcie i bezwładność wentylatora z powodu dużej bezwładności ostrza i wirnika, ale także unika uszkodzenia łożyska wentylatora, paska, ostrza i innych części z powodu nadmiernego momentu natychmiastowego momentu. Miękkie startery serii SCKR1-360 WCE, z ich wysoką kompatybilnością i algorytmami oszczędzania energii, mogą obejmować różnorodne potrzeby od małych fanów po dużych fanów przemysłowych, pomagając firmom w osiągnięciu zielonej i wydajnej produkcji. Zastosowanie miękkiego rozrusznika na wentylatora skutecznie rozwiązuje problemy z wysokim prądem początkowym i szokiem mechanicznym, szczególnie w przypadku scenariusza, który nie wymaga regulacji prędkości, ale wymaga delikatnego start i zatrzymania. Kluczowe są rozsądne ustawienia wyboru i parametrów, które mogą znacznie poprawić niezawodność systemu i ekonomię.

Nawadnianie polowe

W porównaniu z konwerterami częstotliwości, miękkie rozruszniki kosztują mniej i nadają się do scenariuszy nawadniających bez regulacji prędkości. W systemie nawadniania pola miękki starter działa głównie na trójfazowy silnik asynchroniczny, który napędza pompę wodną, ​​i przyjmuje start nachylenia napięcia lub obecny tryb startowy ograniczony, dzięki czemu prędkość silnika jest stopniowo zwiększana z zera do prędkości znamionowej, unikając natychmiastowego wysokiego prądu generowanego przez tradycyjny bezpośredni start. Po zamknięciu, opcjonalna funkcja miękkiego stopu, poprzez liniową redukcję napięcia w celu delikatnego zmniejszenia prędkości pompy, hamuj efekt młotka wody. Miękki rozrusznik skutecznie rozwiązuje problemy z wysokim wpływem prądu, stężenie naprężeń mechanicznych i efekt młotka wodnego silnika pompy poprzez elastyczną kontrolę start-stop i wiele mechanizmów ochrony w systemie nawadniania pola oraz znacznie poprawia niezawodność i oszczędność systemu.

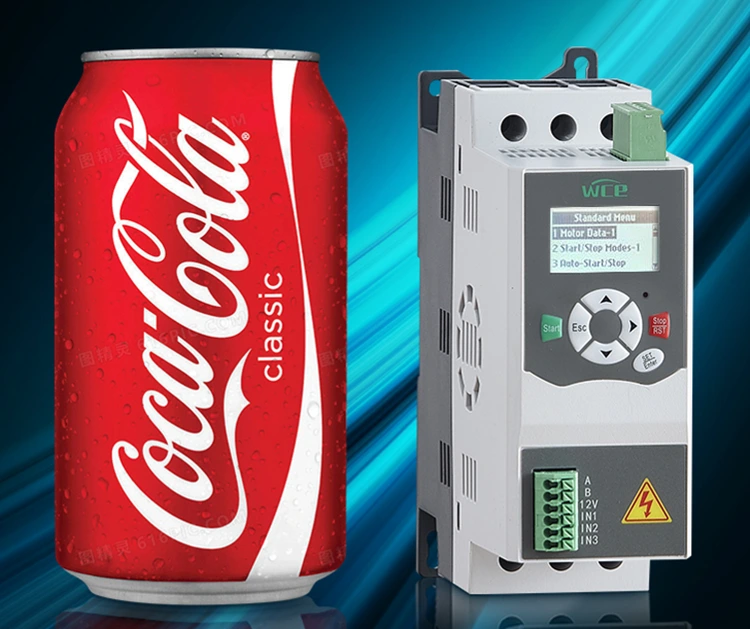

Z mniejszym rozmiarem i głośnością może bezpośrednio zastąpić styczniki gwiazdy, oszczędzając materiały i przestrzeń.

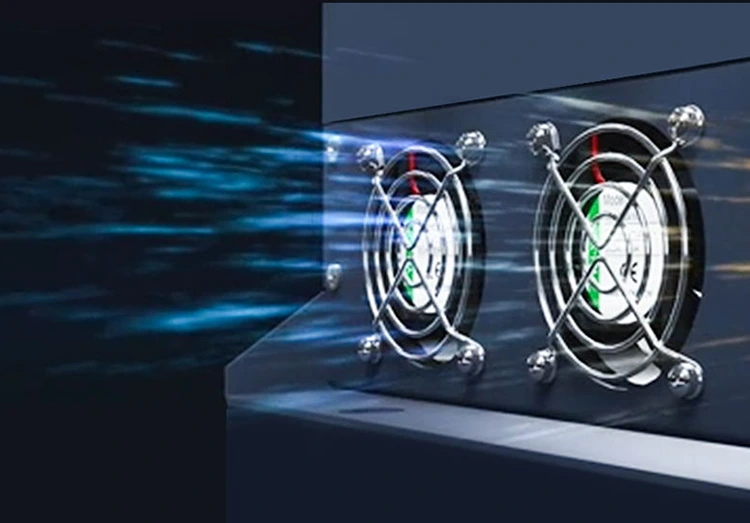

Tyrystor z wewnętrznym miękkim rozrusznikiem obejściowym działa tylko podczas uruchamiania i przełącza się na kontakt podczas pracy, więc generuje mniej ciepła. Nadal jednak zainstalowaliśmy wentylator, aby schłodzić stycznik. Zainstaluj wentylator, aby go ochłodzić. Miękkie rozruszniki z serii All18,5 kW i powyżej360 są wyposażone w szybkie wentylatory DC 24 V, zapewniając wszechstronne rozpraszanie ciepła 360 ° i silniejszą siłę wiatrową. Nie tylko zmniejsza nieoczekiwane zamknięcia spowodowane przegrzaniem, ale także znacznie rozszerza żywotność serwisu miękkiego startera.

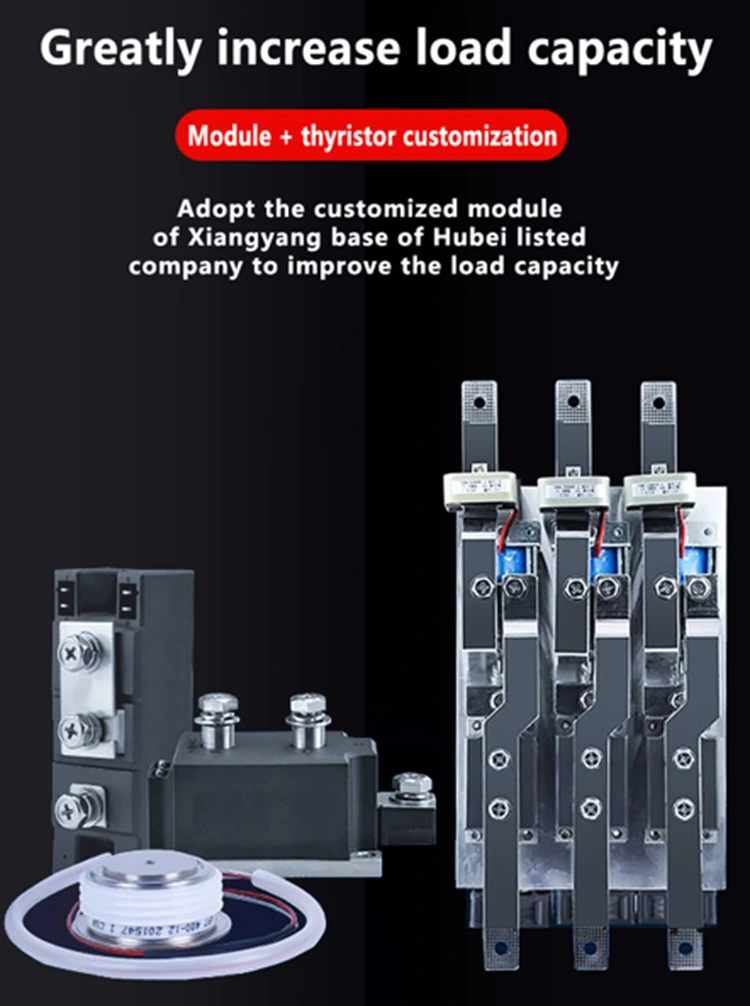

Mamy głęboką współpracę z Hubei Taiji, krajową firmą giełdową, i używamy niestandardowych modułów i tyrystorów, różniących się od ogólnych modułów dostarczanych na rynku, w celu poprawy pojemności obciążenia. Nasze styczniki DC są również specjalnie dostosowane, wszystkie z srebrnymi kontaktami. Powierzchnia styków kontaktów jest większa i może osiągnąć prawie 100 000 czasów zaangażowania, znacznie zwiększając żywotność usług.

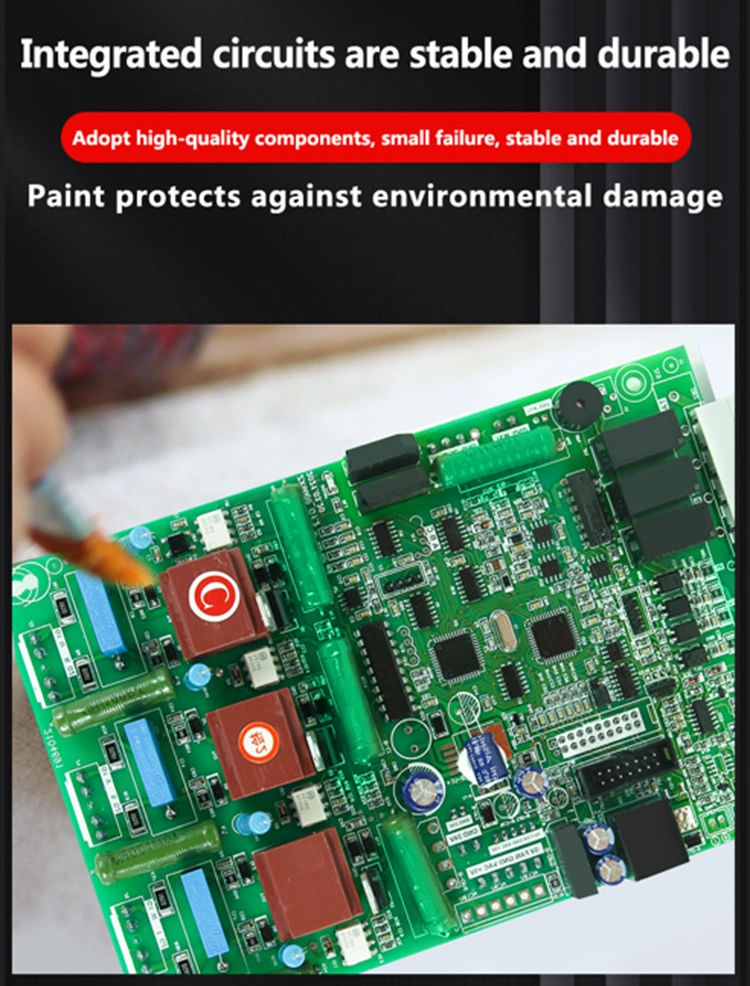

Głównym celem miękkiej farby szczotki z płytką rozrusznika (zwykle trzech przeciwpiętrowej, izolacyjnej farby lub powłoki odpornej na wilgoć) jest ochrona stabilności i żywotności płytki obwodowej w złożonym środowisku pracy, aby zapewnić, że żywotność obsługi płytki rzęsowej jest dłuższa, wszyscy używamy wysokiej jakości plastrów i wtyczek, obrysu, obrony przeciwgrzewnicy. Zwiększona trwałość i bezpieczeństwo.

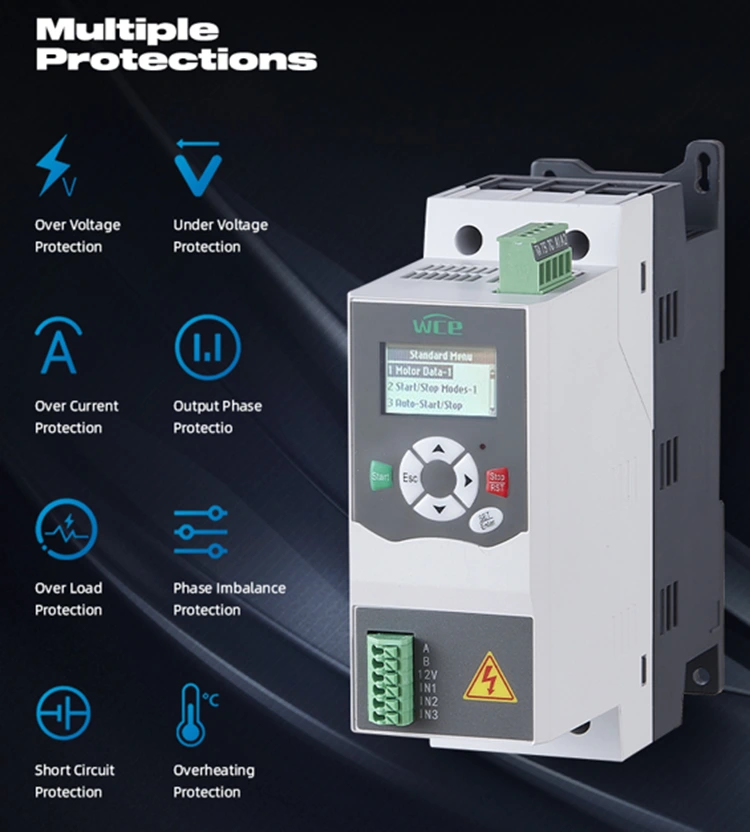

Wielokrotne funkcje ochrony: ochrona podnośnika, ochrona nad przepięciem, ochrona nadprądu, ochrona przed przeciążeniem, ochrona utraty faz, ochrona nierównowagi trójfazowej itp.

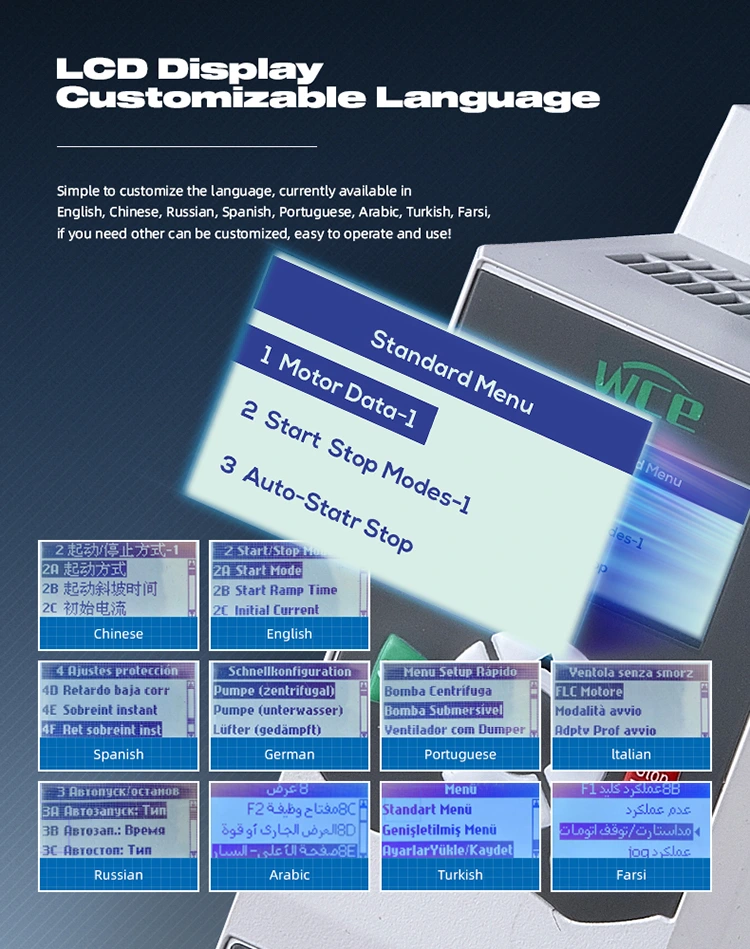

Czter linii wyświetlacza LCD o wysokiej rozdzielczości, łatwy w obsłudze. Jest wyposażony w wiele wyświetlaczy języka narodowego i można go dostosować w razie potrzeby.

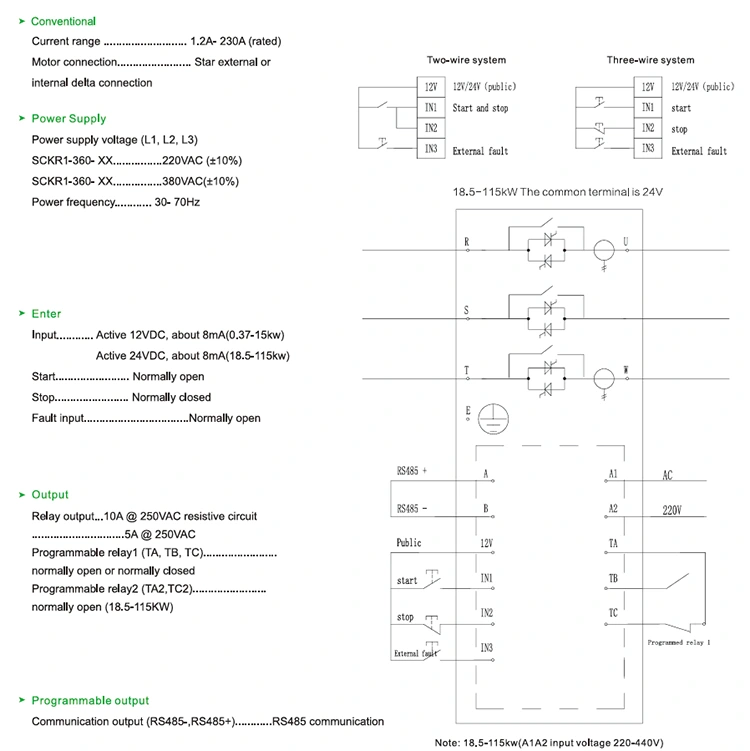

Miękki schemat okablowania rozrusznika.
