Proste rozwiązywanie problemów dla VFD - IGBT 、 Most prostownika

Ostrzeżenie:

Przed pomiarem konieczne jest upewnienie się, że VFD jest wyłączone, a linie energetyczne R, S, T i wyjściowe u, v, w są usuwane. Dopiero po pomiarze P+/N- i nie ma napięcia DC, można przeprowadzić operację!

Zmierz moduł prostownika VFD:

Najpierw ustaw multimetr na pozycję „diody”, a następnie użyj leków testowych czerwonych i czarnych multimetru, aby wykonać poniższe czynności do wykrycia:

Po drugie, dotknij dodatniego terminala P (+) magistrali DC za pomocą czarnego przewodu testowego, a także dotknij R, S i T z czerwonym przewodem testowym. Zapisz wyświetlane wartości na multimetrze.

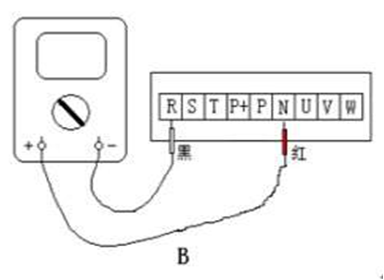

Po trzecie, następnie dotknij czerwonego prowadzenia testu do ujemnego terminala N (-) magistrali DC i dotknij czarnego testu testowego do R, S i T, i zapisz wartość wyświetlania multimetru.

Po czwarte, jeśli wyświetlane wartości szóstego pomiaru są zasadniczo zrównoważone, oznacza to, że nie ma problemu z rektyfikacją VFD. W przeciwnym razie moduł rektyfikacyjny w odpowiedniej pozycji jest uszkodzony.

Zmierz moduł IGBT VFD:

Najpierw ustaw multimetr na pozycję „diody”, a następnie użyj leków testowych czerwonych i czarnych multimetru, aby wykonać poniższe czynności do wykrycia:

Po drugie, dotknij dodatniego terminala P (+) magistrali DC za pomocą czarnego przewodu testowego i dotknij U, V i W sekwencji z czerwonym przewodem testowym. Zapisz wyświetlane wartości na multimetrze.

Po trzecie, następnie dotknij czerwonego prowadzenia testu do ujemnego zacisku N (-) magistrali DC i dotknij czarnego testu testowego do U, V i W sekwencji i zapisz wartość wyświetlania multimetru.

Po czwarte, jeśli wyświetlane wartości szóstego pomiaru są zasadniczo zrównoważone, oznacza to, że nie ma problemu z falownikiem IGBT VFD. W przeciwnym razie falownik IGBT w odpowiedniej pozycji jest uszkodzony.
