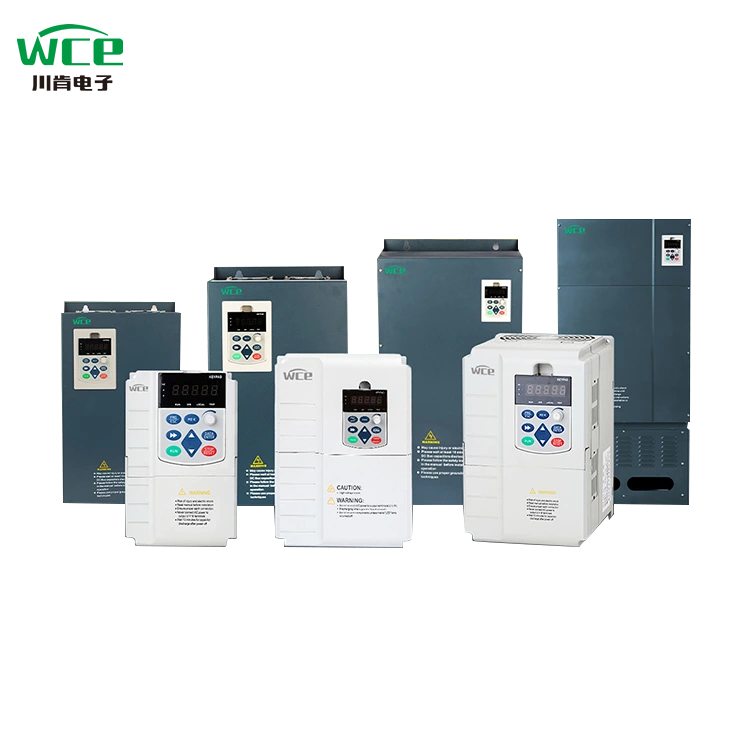

Wysokowydajny trójfazowy napęd prądu przemiennego

Seria WCE SCK300 to wysokowydajny, wszechstronny konwerter częstotliwości zaprojektowany do automatyzacji przemysłowej, szeroko stosowany w wentylatorze, pompach, przenośnych paskach, kruszeniach i innych urządzeniach. Jego rdzeń przyjmuje zaawansowaną technologię kontroli wektorów i ma charakterystykę wysokiej precyzyjnej regulacji prędkości, oszczędności energii, wysokiej wydajności i stabilnej pracy w celu zaspokojenia potrzeb różnych scenariuszy przemysłowych. Ponadto SCK300 można zaktualizować do SCK350, zaktualizując płytę sterowania, po czym można dodać i zastosować karty rozszerzające do sprzętu, takie jak dźwigi.

Parametr produktu (specyfikacja)

Funkcja produktu

● Funkcje we/wy

◆ Zakres napięcia wejściowego: 220 V/380 V/660 V ± 15%

◆ Zakres częstotliwości wejściowej: 47 ~ 63 Hz

◆ Zakres napięcia wyjściowego: 0 ~ Znamione napięcie wejściowe

Zakres częstotliwości wyjściowej: 0 ~ 400 Hz

● Funkcje interfejsu peryferyjnego

◆ Programowalne dane wejściowe cyfrowe: 8 wejściowe

◆ Programowalne wejście analogowe: Wejście AI1: 0 ~ 10 V, AI2: 0 ~ 10 V lub 0 ~ 20MA Wejście

◆ Otwórz wyjście kolektora: 1 wyjście

◆ Wyjście przekaźnika: 2 wyjścia

◆ Wyjście analogowe: 2 wyjścia, odpowiednio 0/4 ~ 20 mA lub 0 ~ 10 V

● Charakterystyka wydajności technicznej

◆ Tryb sterowania: Brak kontroli wektora PG, kontrola V/F, kontrola momentu obrotowego.

◆ Pojemność przeciążenia: 150% znamionowych prądu 60s; 180% znamionowych prądu 10s

◆ Moment początkowy: Brak kontroli wektora PG: 0,5 Hz/150% (SVC)

◆ Współczynnik prędkości: Brak kontroli wektora PG: 1: 100

● Funkcje funkcjonalne

◆ Tryb ustawiania częstotliwości: ustawienie cyfrowe, ustawienie analogowe, ustawienie komunikacji szeregowej, wielobiegowe, ustawienie PID itp.

◆ Funkcja sterowania PID

◆ Funkcja sterowania wieloród: 16 Kontrola prędkości

◆ Funkcja kontroli częstotliwości wahania

◆ natychmiastowa awaria zasilania bez funkcji zatrzymywania

◆ Funkcja klucza szybkiego/joggingu: Klucz skrótu wielofunkcyjnego swobodnie zdefiniowany przez użytkowników

◆ Funkcja automatycznej regulacji napięcia: Gdy zmienia się napięcie siatki mocy, może automatycznie utrzymać stałą napięcia wyjściowego

◆ Zapewnij do 25 rodzajów funkcji ochrony uszkodzeń: nad prądem, nad napięciem, pod napięciem, ponad temperaturą, utratą faz, przeciążeniem i innymi funkcjami ochrony

Zastosowanie produktu

Produkty mogą być stosowane w branży metalurgii i chemicznej, sprężarki, dźwigów, okazji inżynierii miejskiej.

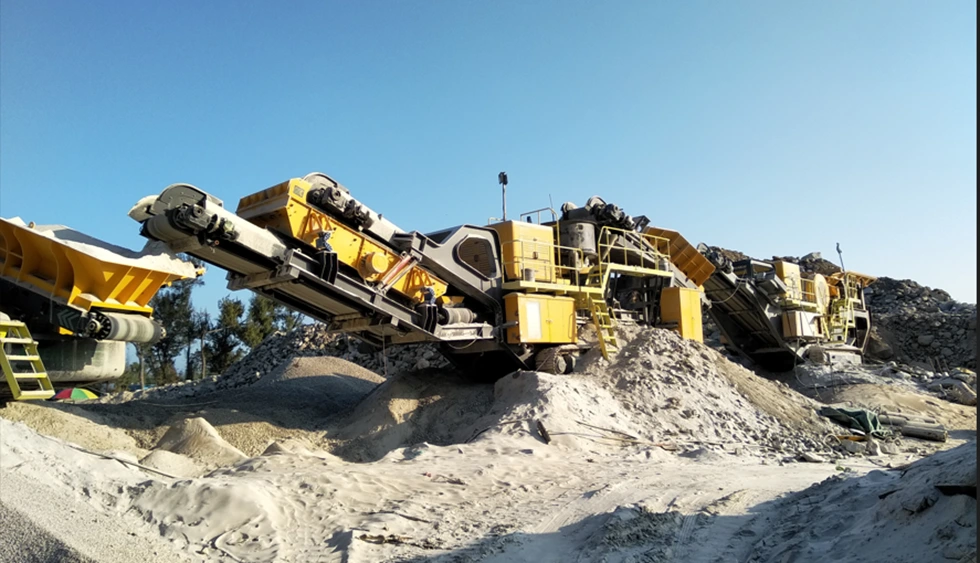

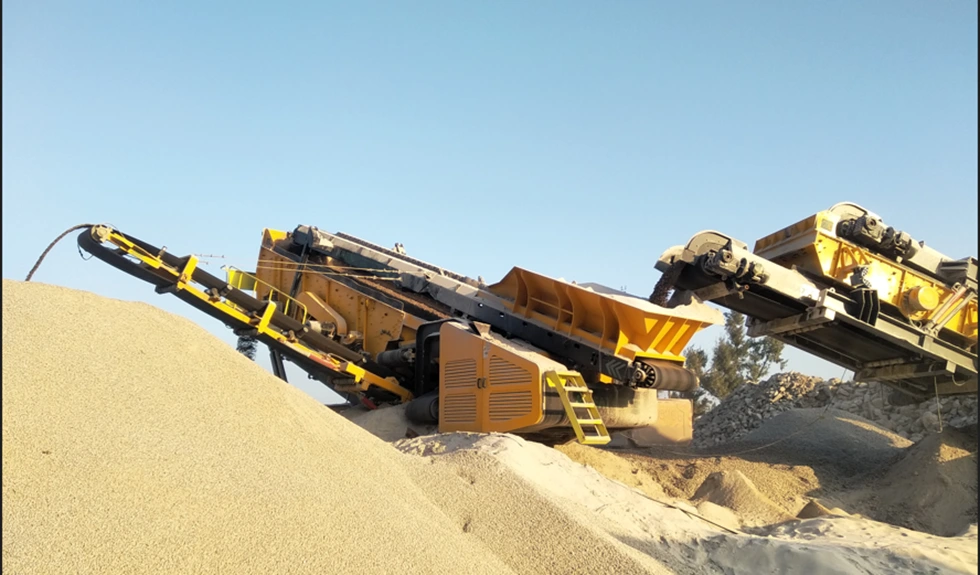

Kruszarka, sortowanie kamieni o różnych rozmiarach.

VFD jest szeroko stosowany w branży kruszarki, może być stosowany w kruszarce uderzeniowej, kruszarce szczęki, kruszarce stożkowej, kruszarce młotu itp. Można stosować w hoście o dużej mocy, zmniejszyć prąd początkowy, dostosuj prędkość kruszarki, gdy prędkość jest zmniejszona, ale także może zaoszczędzić około 50%. Konwerter częstotliwości zastosowany w kruszarce może zmniejszyć uderzenie mechaniczne i przedłużyć żywotność obsługi sprzętu.

Nawadnianie polowe

W nawadnianiu rolniczym VFD dla zaopatrzenia w wodę o stałym ciśnieniu jest prawie standardowe. Przede wszystkim, w trakcie uruchamiania pompy, VFD może stopniowo zwiększać częstotliwość roboczą, aby pompa mogła działać powoli, aby woda nie powodowała zbyt dużego wpływu na rurociąg. VFD można następnie użyć w połączeniu ze zdalnym wskaźnikiem ciśnienia lub czujnikiem ciśnienia, aby wyrównać ciśnienie w naszych rurach. Wreszcie, VFD może kontrolować rurociąg ochrony ciśnienia, ale także poprzez własne przeciążenie, niedostateczne, nadciśnienie, zabezpieczenie pod ciśnieniem w celu zmniejszenia uszkodzenia pompy.

Dostępne są dwa tryby wyświetlania:

1.LCD Display: Włącz z chińskim i angielskim wyświetlaczem, możesz również dostosować rosyjskie, portugalskie, hiszpańskie, perskie i inne języki.

2. Wyświetlacz: tradycyjny wyświetlacz cyfrowej rurki, wyświetlacz podwójnej linii, obserwuj dwa zestawy danych jednocześnie.

Objętość VFD to duża struktura, większy chłodnica, wskaźnik wykorzystania produktu, może działać normalnie w gorącym środowisku, takim jak tropikalne.

Można dostosować różne rodzaje trybów wejściowych i wyjściowych:

Wejście 1,3p 380 V do wyjścia 380 V.

2. Wejście 3P220V do wyjścia 3P220V.

3. Wejście 3P660V do wyjścia 3P660V.

4. Wejście 1p220 V do wyjścia 3P 380 V.

5. 1P220V Wejście do wyjścia 3P220V.

Dzięki funkcji śledzenia prędkości może lepiej podwójnie start.

Jest wyposażony w komunikację Modbus RTU, a także może wdrażać Modbus TCP, PRPFIBUS i PROFINET, dodając karty rozszerzeń.

Schemat okablowania VFD.
