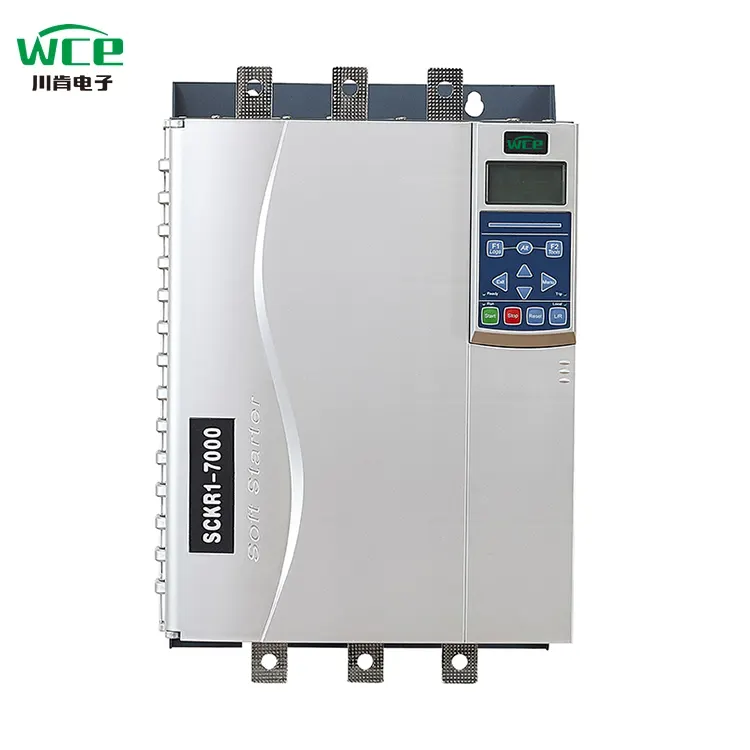

3 faza 220 V wbudowana w miękkim starterie obejściowym 45 kW

Inteligentna interakcja i wygodna operacja: Miękkie rozruszniki z serii 7000 są wyposażone w wyświetlacze ciekłokrystaliczne LCD, zawierające prostą i intuicyjną konstrukcję interfejsu oraz płynne i wygodne wrażenia operacyjne. System jest wyposażony w 8-letnia funkcja wyświetlania i obsługuje dostosowywanie określonych języków krajowych, w pełni spełniając potrzeby użytkowników w różnych regionach.

Wielokomunikacja i zdalna inteligentna kontrola:Jest wyposażony w standardową funkcję komunikacyjną Modbus 485, a także obsługuje dostosowane metody komunikacji, takie jak Siemens Profibus Protocol i aplikacja telefonu komórkowego, pomagając użytkownikom w osiągnięciu wydajnego zdalnego debugowania i precyzyjnej kontroli oraz łamanie ograniczeń przestrzennych.

Znakomita wydajność i długotrwała trwałość: Wyposażony w zupełnie nowy stycznik niestandardowy DC, w porównaniu ze zwykłymi stycznikami prądu przemiennego, jego wydajność uległa poprawie 3 razy, ciepło jest zmniejszone o 2,6 razy, bezpieczeństwo jest zwiększane o 25%, wydajność oszczędzania energii osiąga 20%, a żywotność usługi przekracza 100 000 razy, zapewniając niezawodną gwarancję stabilnego działania sprzętu.

Efektywne rozpraszanie ciepła i stabilna obsługa:Wyposażony w szybki wentylator DC 24 V i innowacyjny projekt rozpraszania ciepła 360 °, zapewnia silną siłę wiatrową, zapewniając, że sprzęt utrzymuje dobry stan rozpraszania ciepła i stabilną wydajność podczas pracy.

Głęboka współpraca i aktualizacja jakości: Osiągnęliśmy głęboką współpracę z Hubei Taiji, krajową spółką giełdową, a także przyjęliśmy moduły i tyrystory, które różnią się od wspólnych modułów na rynku. To znacznie zwiększa pojemność obciążenia i stanowi solidne podstawy do wydajnego działania sprzętu.

Usprawniony projekt, oszczędności kosztów:Nie trzeba instalować zewnętrznych styczników obejściowych, skutecznie oszczędzając przestrzeń instalacyjną, zmniejszenie kosztów kablowych, uproszczenie procesu instalacji oraz zwiększanie wygodniej i szybszej instalacji instalacji.

Innowacyjna kontrola, łatwy start: W porównaniu z konwencjonalnymi miękkimi rozrusznikami dodano nową metodę kontroli startowej kwadratowej, zapewniając większy moment początkowy, osiągając łatwy i gładki start oraz dostosowanie się do bardziej złożonych warunków pracy.

Monitorowanie w czasie rzeczywistym, zapewnienie bezpieczeństwa:Wyposażony w zacisk wejściowy PT100, może monitorować temperaturę silnika w czasie rzeczywistym, niezwłocznie uchwycić status pracy silnika, skutecznie zapobiegać uszkodzeniom spowodowanym nieprawidłową temperaturą i zapewnić bezpieczne działanie silnika.

Humanizowany projekt, bezproblemowa instalacja: Przyjmuje bloki terminalu sterujące w plug-and-pull, dzięki czemu instalacja i obsługa jest prosta i wygodna. Po prostu odłącz bloki terminalu, aby ukończyć okablowanie, a następnie ich przywrócić, co znacznie poprawia wydajność instalacji.

Testowanie symulacji, wiarygodna weryfikacja: Jest wyposażony w funkcję symulacji operacji. Nawet gdy główny obwód miękkiego rozrusznika nie jest podłączony do napięcia zasilającego, może symulować proces uruchamiania, uruchamiania i zatrzymywania silnika, szybko potwierdzając, czy stan roboczy własnych komponentów rozrusznika jest normalny.

Wsparcie awaryjne i ciągłe działanie: Dodano funkcję rozpoczęcia awaryjnego. Nawet w przypadku nagłego podziału jednej fazy tyrystora, miękki starter może nadal utrzymywać normalne działanie, zapewniając ciągłe działanie kluczowego sprzętu i zmniejszając ryzyko wyłączenia.

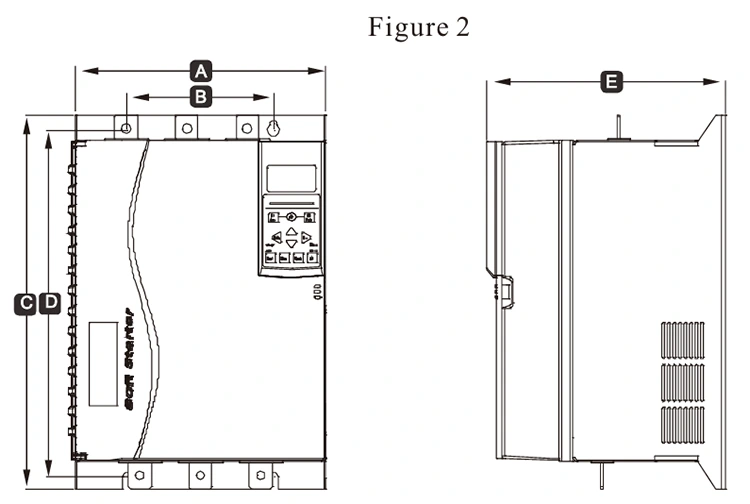

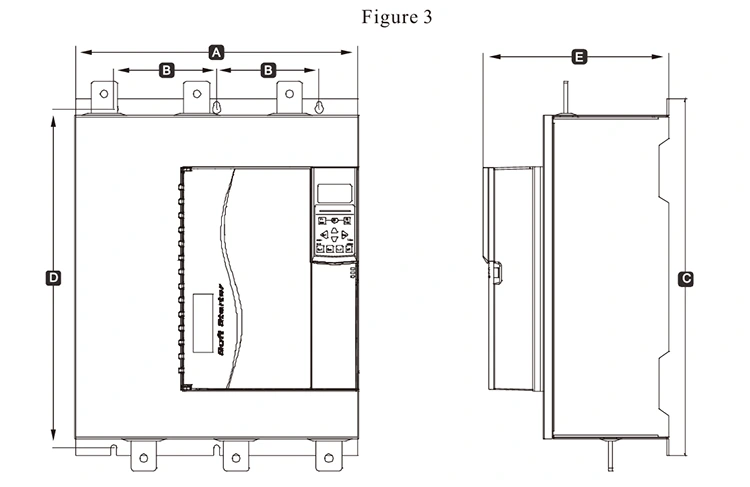

Parametr produktu (specyfikacja)

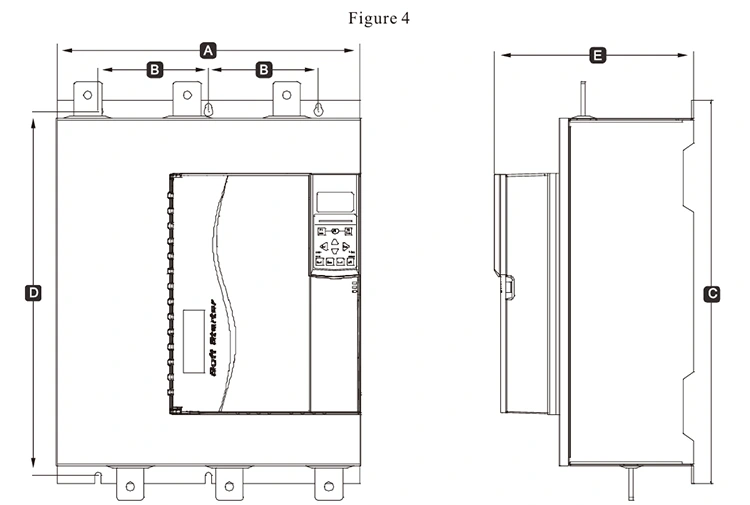

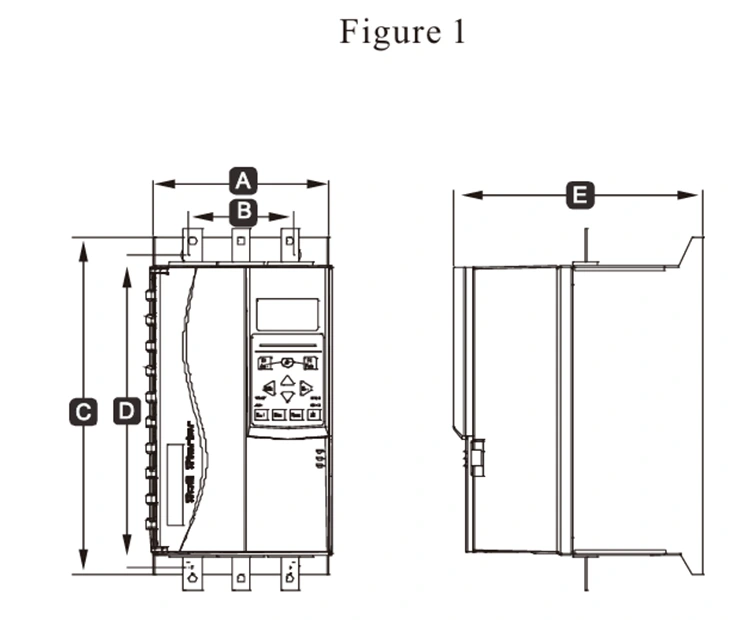

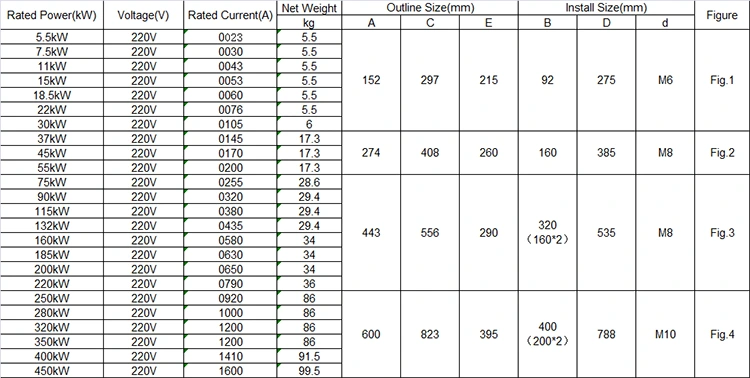

Rozmiar, waga i prąd 220 V

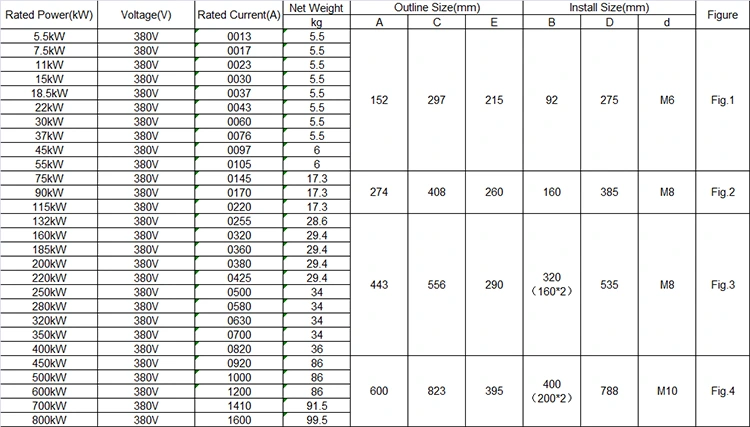

Rozmiar, waga i prąd 380 V

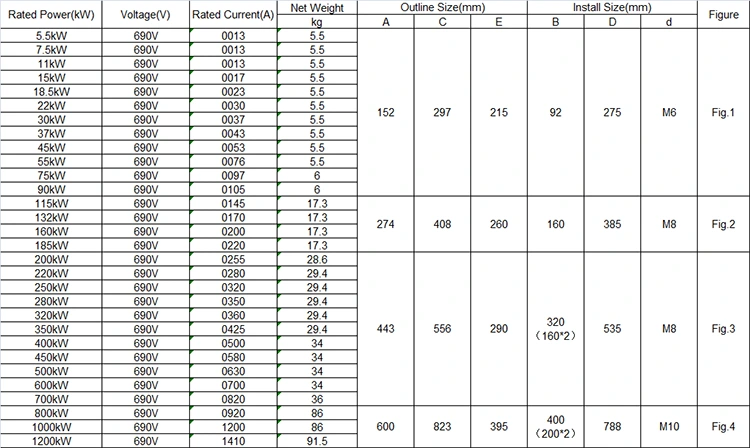

Rozmiar, waga i prąd 690 V

Funkcja produktu

1. Funkcja komunikacji

W zestawie komunikacji Modbus RTU, Profibus i Profinet Communication można dodać, dodając karty rozszerzeń.

2, może być zewnętrzna klawiatura +4 linii LCD Ekran LCD

Klawiaturę można szybko wstawić i usunąć, aby zaspokoić potrzeby zdalnego działania.

3, bardziej kompleksowa funkcja ochrony motorycznej

Ochrona nad przepięciem, ochrona przed wniesieniem, ochrona nadmiernego prądu, ochrona przed przeciążeniem, ochrona przed niedociążeniem, ochrona utraty fazy, usterka pomijania, usterka tyrystorowa, niezrównoważenie prądu trójfazowego, ochrona przegrzania itp.

4, szeroki zakres napięcia zasilania

Spełnij główne napięcie wejściowe zasilacza 220-690 V ogólny cel.

5. Zakończone terminale

Jeden zestaw terminali komunikacyjnych, pięć grup cyfrowych terminali wejściowych, jeden zestaw wyjściowych analogowych, trzy zestawy programowalnych przekaźników, zaciski termiczne silnika i zaciski temperaturowe PT100.

◆ Zasilacz trójfazowy: AC220V, AC380V, AC690V ± 10%

◆ Prąd znamionowy: 13A-1600A,

◆ Obowiązujący silnik: Ogólny silnik asynchroniczny typu wiewiórki typu AC

◆ Tryb startowy: rampa napięcia, prądowa rampa, moment obrotowy

◆ Tryb parkowania: miękki przystanek, bezpłatny przystanek, zatrzymanie hamulca, przystanek adaptacyjny.

◆ Wejście logiki: impedancja 1,8 kΩ, moc +24 V

◆ Częstotliwość początkowa: Zaleca się, aby uruchomić nie więcej niż 10 razy na godzinę

◆ Poziom ochrony: IP20

◆ Tryb chłodzenia: chłodzenie powietrza

◆ Tryb instalacji: wiszące ściany

◆ Warunki środowiskowe: Wysokość przekracza 2000 metrów, pojemność należy odpowiednio zmniejszyć, a temperatura otoczenia wynosi od -10 do +40 ° C

Odpowiednia wilgotność nie przekracza 95%(20 ℃ ± 5 ℃), brak łatwopalnych, wybuchowych, żrących, bez przewodzącego pyłu, instalacji wewnętrznej, dobrej wentylacji, wibracji mniejszej niż 0,5 g

Zastosowanie produktu

Produkty mogą być stosowane w branży metalurgii i chemicznej, sprężarki, dźwigów, okazji inżynierii miejskiej.

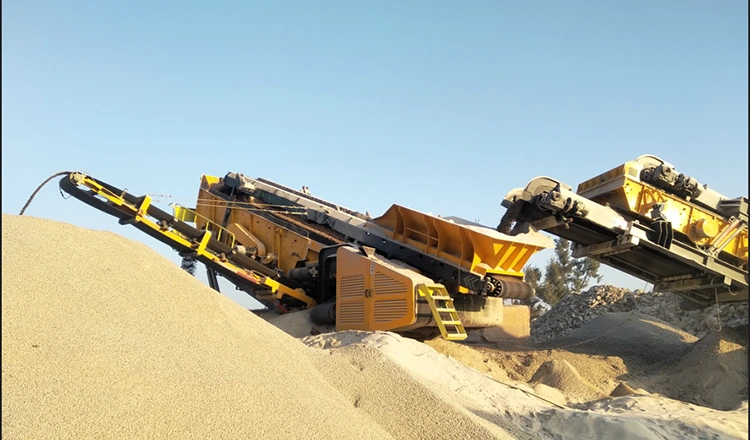

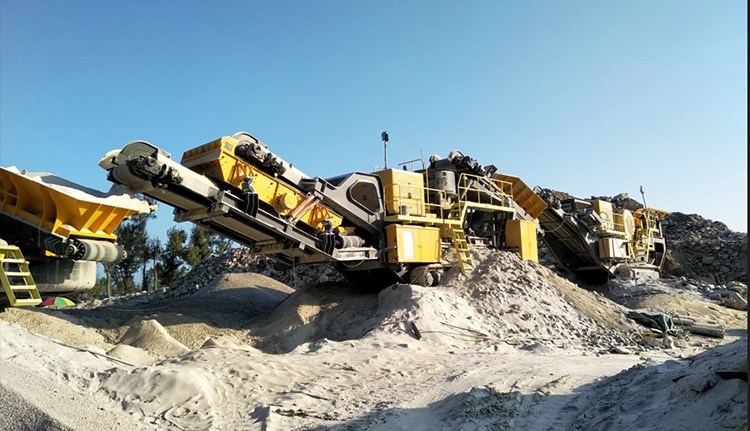

Kruszarka, sortowanie kamieni o różnych rozmiarach.

Miękki starter online jest szeroko stosowany w branży kruszarki, może być używany w kruszarce uderzeniowej, kruszarce szczęki, kruszarce stożkowej, kruszarce młotu i tak dalej. Może być stosowany na gospodarzu o dużej mocy, zmniejszyć prąd początkowy, zmniejszyć uderzenie mechaniczne. Miękki rozrusznik może automatycznie dostosować moc wyjściową silnika zgodnie z rzeczywistym obciążeniem kruszarki. Gdy kruszarka jest w operacji bez obciążenia lub obciążenia światłem, miękki rozrusznik zmniejsza napięcie i prąd silnika, tak że silnik działał z niższą mocą, aby osiągnąć cel oszczędzania energii. Według statystyk, po użyciu miękkiego rozrusznika, zużycie energii kruszarki można zmniejszyć o około 10–30%.

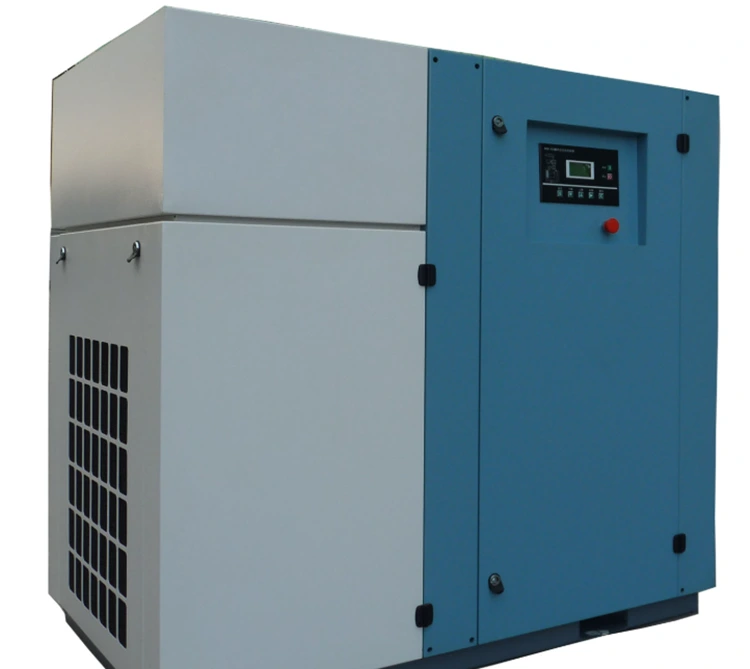

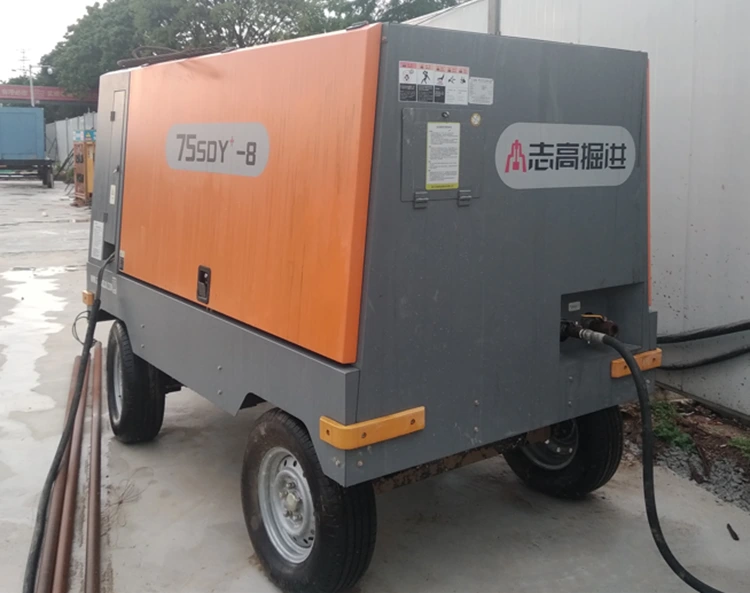

Sprężarka powietrza

Miękki starter sprężarki powietrza to specjalny miękki starter dostosowany do różnych sprężarek powietrza. Instalowanie miękkiego rozrusznika na sprężarce powietrza może sprawić, że ciśnienie zasilania powietrza stabilne, a poprzez regulator ciśnienia sprężarka powietrza może działać pod ustaloną wartością ciśnienia, ciśnienie jest stabilne i niezawodne, a ciśnienie może być w dowolnym momencie ustawienie i regulowane. Silnik, aby osiągnąć miękki start, żywotność i cykl konserwacji sprężarki zostanie znacznie przedłużony. Objętość sprężarki sprężarki jest kontrolowana przez prędkość sprężarki powietrza, płyta zaworu powietrza w cylindrze nie jest już wielokrotnie otwierana i zamknięta, a warunki pracy, takie jak fotelik zaworu i sprężyna, są znacznie ulepszone, co pozwala uniknąć ostrego przepływu i wpływu wysokiej temperatury i gazu wysokiego ciśnienia, i zmniejsza obciążenie podtrzymujące.

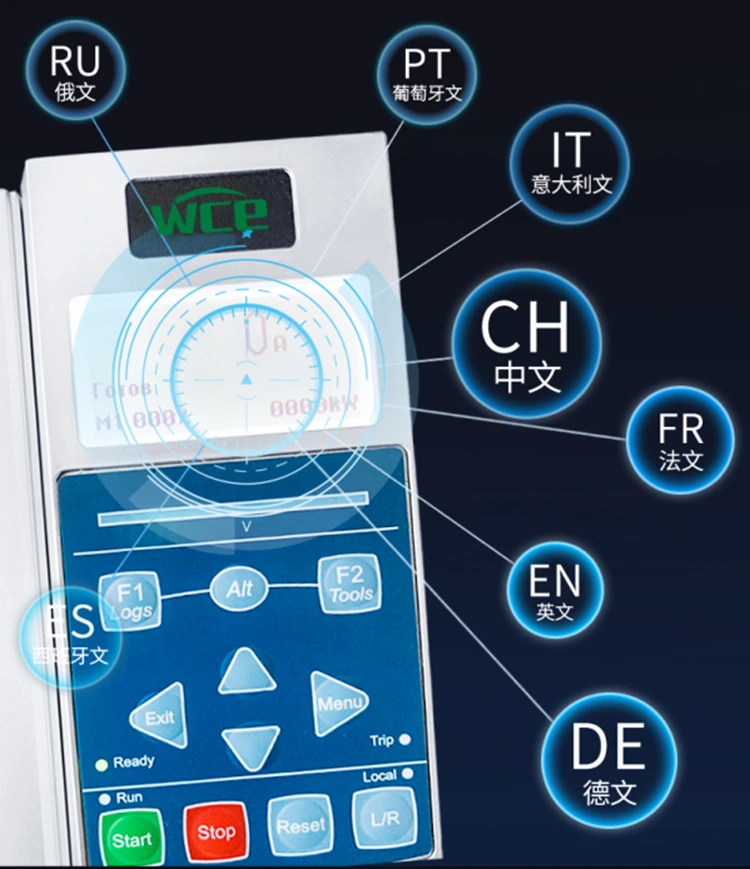

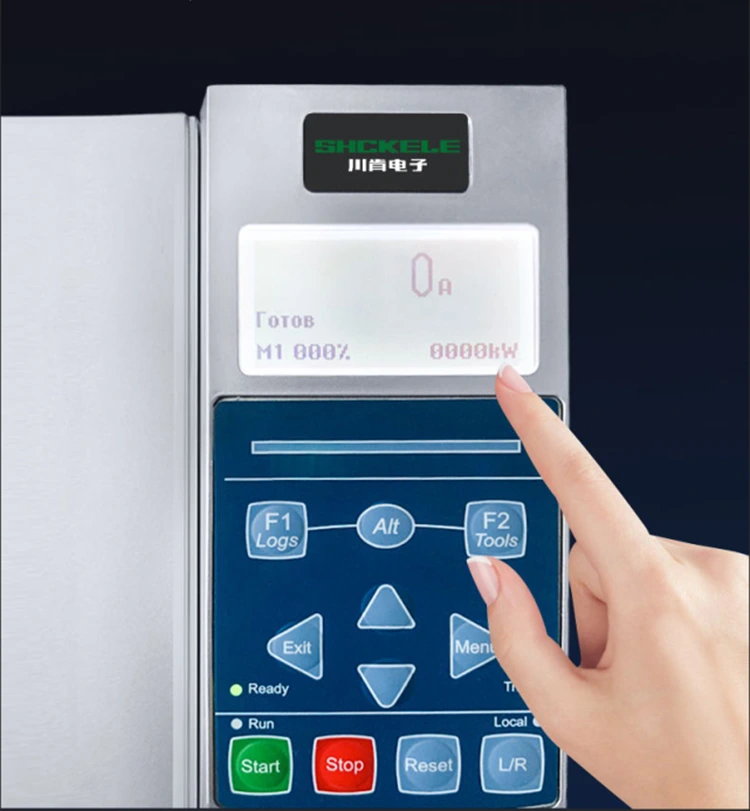

Czter linii wyświetlacza LCD o wysokiej rozdzielczości, łatwy w obsłudze. Jest wyposażony w wiele wyświetlaczy języka narodowego i można go dostosować w razie potrzeby. Klawiatura jest wtyczna i łatwa do przeniesienia.

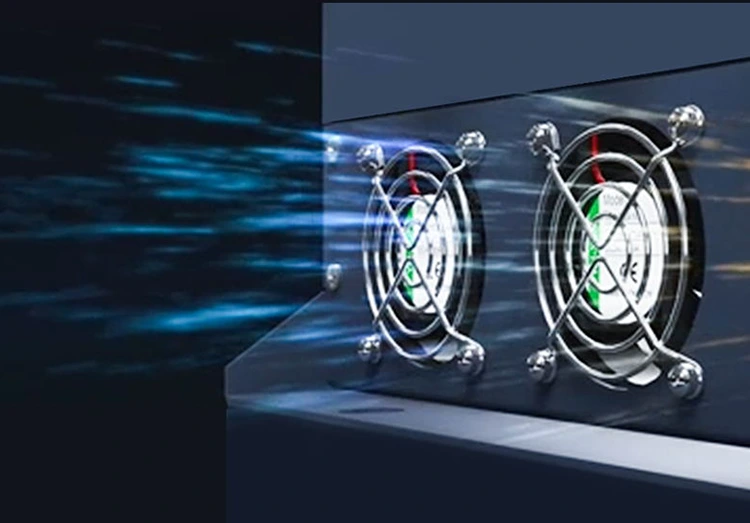

Tyrystor z wewnętrznym miękkim rozrusznikiem obejściowym działa tylko podczas uruchamiania i przełącza się na kontakt podczas pracy, więc generuje mniej ciepła. Nadal jednak zainstalowaliśmy wentylator, aby schłodzić stycznik. Zainstaluj wentylator, aby go ochłodzić. Wszystkie miękkie rozruszniki o 75 kW i powyżej 7000 serii są wyposażone w szybkie wentylatory DC 24 V, zapewniając wszechstronne rozpraszanie ciepła 360 ° i silniejszą siłę wiatrową. Nie tylko zmniejsza nieoczekiwane zamknięcia spowodowane przegrzaniem, ale także znacznie rozszerza żywotność serwisu miękkiego startera.

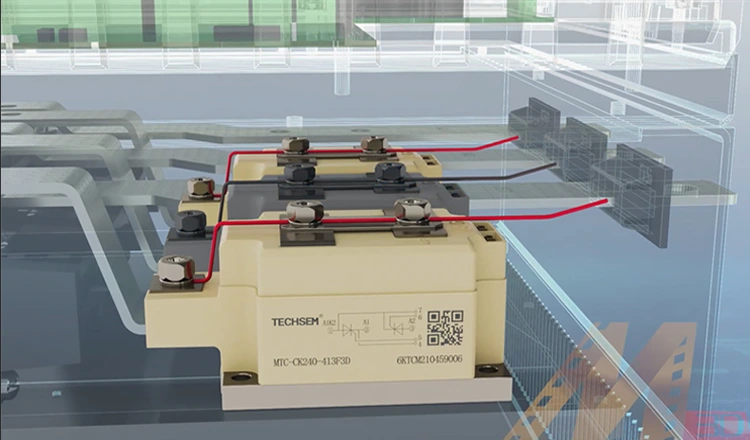

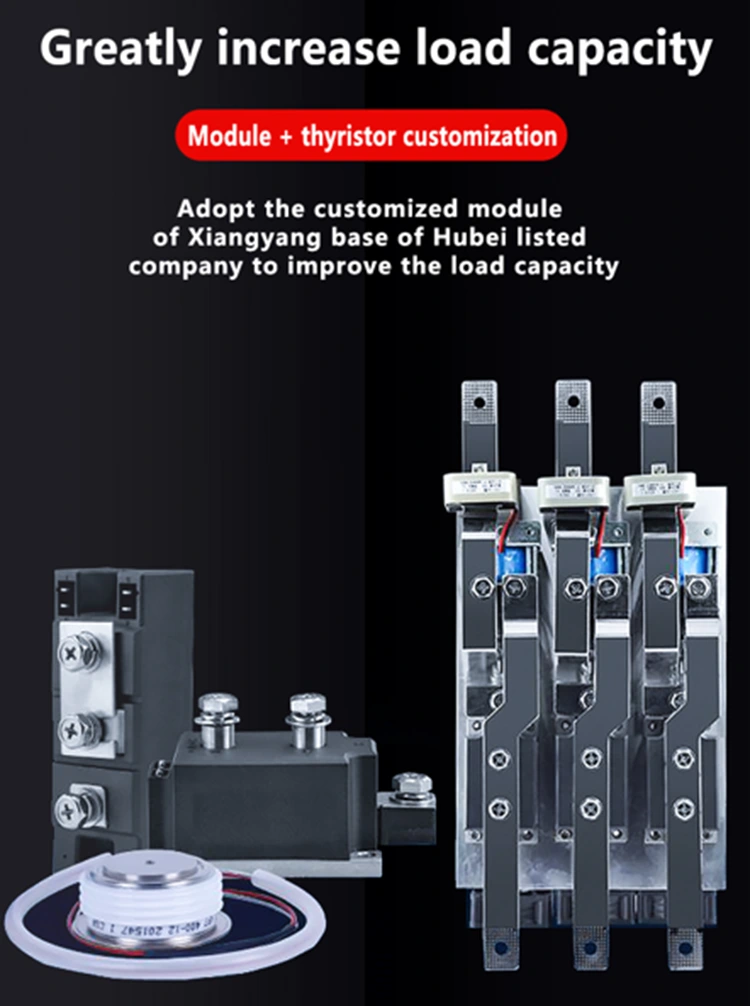

Mamy głęboką współpracę z Hubei Taiji, krajową firmą giełdową, i używamy niestandardowych modułów i tyrystorów, różniących się od ogólnych modułów dostarczanych na rynku, w celu poprawy pojemności obciążenia. Nasze styczniki DC są również specjalnie dostosowane, wszystkie z srebrnymi kontaktami. Powierzchnia styków kontaktów jest większa i może osiągnąć prawie 100 000 czasów zaangażowania, znacznie zwiększając żywotność usług.

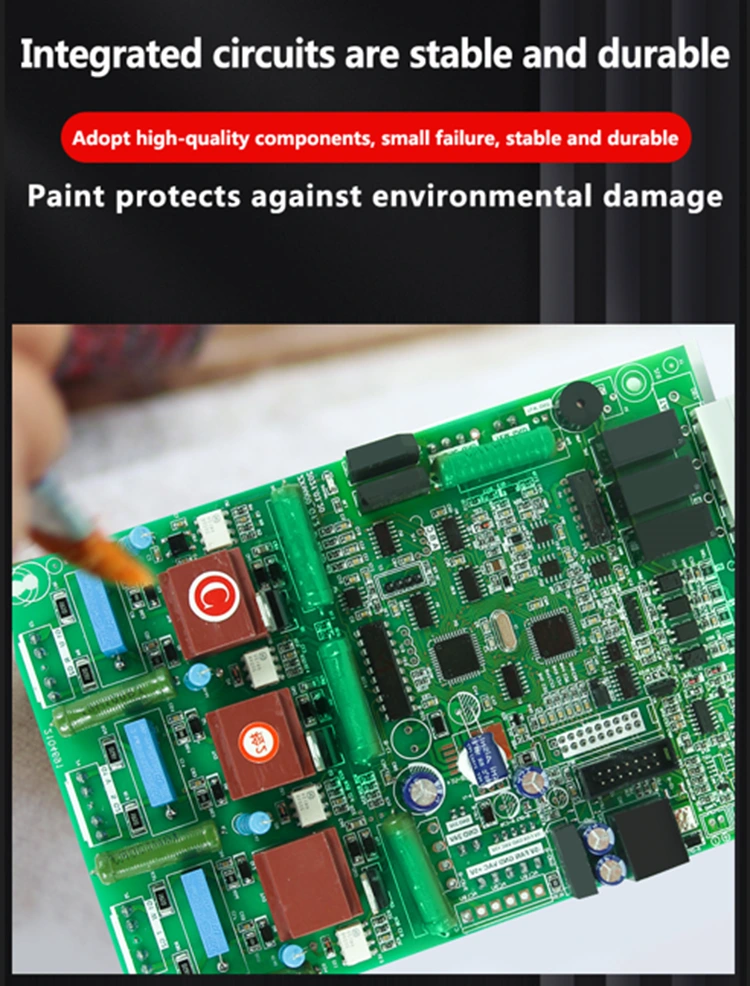

Głównym celem miękkiej farby szczotki z płytką rozrusznika (zwykle trzech przeciwpiętrowej, izolacyjnej farby lub powłoki odpornej na wilgoć) jest ochrona stabilności i żywotności płytki obwodowej w złożonym środowisku pracy, aby zapewnić, że żywotność obsługi płytki rzęsowej jest dłuższa, wszyscy używamy wysokiej jakości plastrów i wtyczek, obrysu, obrony przeciwgrzewnicy. Zwiększona trwałość i bezpieczeństwo.

Unikalna funkcja operacji awaryjnej. Konwencjonalne miękkie startery nie mogą działać, gdy jedna faza tyrystora jest uszkodzona. Funkcja działalności awaryjnej serii 7000 umożliwia miękkim starterze nadal działanie w nagłych wypadkach, gdy jedna faza tyrystora jest rozkładana, zmniejszając straty ekonomiczne spowodowane uszkodzeniem maszyny i wyłączeniem użytkowników.

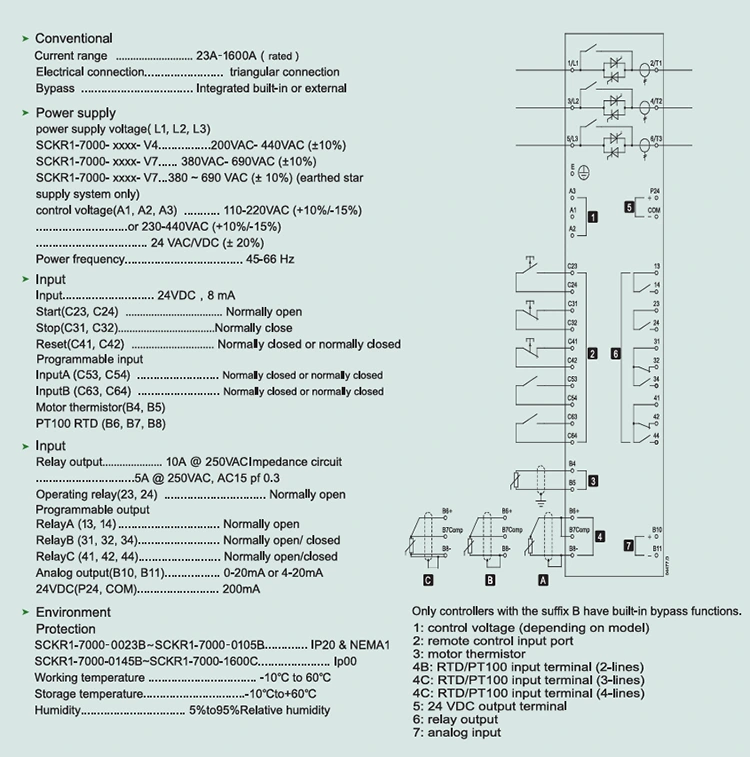

Miękki schemat okablowania rozrusznika.
