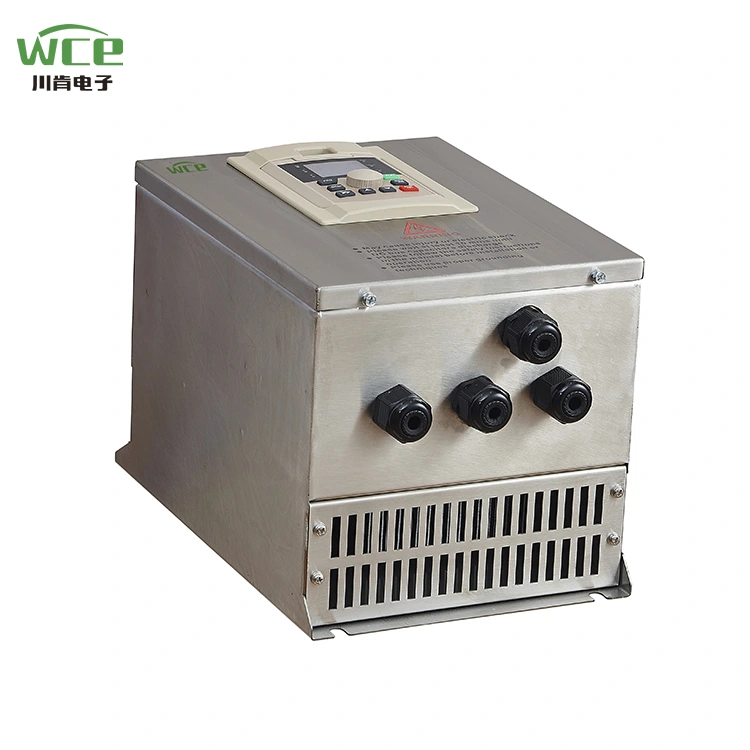

Falownik częstotliwości pompy 45 kW

Napędy serii SCK300 WCE to wysokowydajne, wielofunkcyjne dyski zaprojektowane do automatyzacji przemysłowej, powszechnie stosowanej w wentylatorach, pompach, przenośnych pasach, kruszeniach i innych urządzeniach. Jego rdzeń przyjmuje zaawansowaną technologię kontroli wektorów, która ma charakterystykę precyzji regulacji szybkości, oszczędności energii i wysokiej wydajności, stabilnego działania itp., I może zaspokoić potrzeby różnych scenariuszy przemysłowych. Stworzyliśmy również niestandardowe rozwiązania dla szaf sterujących falowników mobilnych, które doskonale działają w wielu miejscach w całym kraju.

Parametr produktu (specyfikacja)

Funkcja produktu

● Funkcje we/wy

◆ Zakres napięcia wejściowego: 220 V/380 V/660 V ± 15%

◆ Zakres częstotliwości wejściowej: 47 ~ 63 Hz

◆ Zakres napięcia wyjściowego: 0 ~ Znamione napięcie wejściowe

Zakres częstotliwości wyjściowej: 0 ~ 400 Hz

● Funkcje funkcjonalne

◆ Tryb ustawiania częstotliwości: ustawienie cyfrowe, ustawienie analogowe, ustawienie komunikacji szeregowej, wielobiegowe, ustawienie PID itp.

◆ Funkcja sterowania PID

◆ Funkcja sterowania wieloród: 16 Kontrola prędkości

◆ Funkcja kontroli częstotliwości wahania

◆ natychmiastowa awaria zasilania bez funkcji zatrzymywania

◆ Funkcja klucza szybkiego/joggingu: Klucz skrótu wielofunkcyjnego swobodnie zdefiniowany przez użytkowników

◆ Funkcja automatycznej regulacji napięcia: Gdy zmienia się napięcie siatki mocy, może automatycznie utrzymać stałą napięcia wyjściowego

◆ Zapewnij do 25 rodzajów funkcji ochrony uszkodzeń: nad prądem, nad napięciem, pod napięciem, ponad temperaturą, utratą faz, przeciążeniem i innymi funkcjami ochrony

● Funkcje interfejsu peryferyjnego

◆ Programowalne dane wejściowe cyfrowe: 8 wejściowe

◆ Programowalne wejście analogowe: Wejście AI1: 0 ~ 10 V, AI2: 0 ~ 10 V lub 0 ~ 20MA Wejście

◆ Otwórz wyjście kolektora: 1 wyjście

◆ Wyjście przekaźnika: 2 wyjścia

◆ Wyjście analogowe: 2 wyjścia, odpowiednio 0/4 ~ 20 mA lub 0 ~ 10 V

● Charakterystyka wydajności technicznej

◆ Tryb sterowania: Brak kontroli wektora PG, kontrola V/F, kontrola momentu obrotowego.

◆ Pojemność przeciążenia: 150% znamionowych prądu 60s; 180% znamionowych prądu 10s

◆ Moment początkowy: Brak kontroli wektora PG: 0,5 Hz/150% (SVC)

◆ Współczynnik prędkości: Brak kontroli wektora PG: 1: 100

Zastosowanie produktu

Produkty mogą być stosowane w górnictwie, wentylatorze, pompach, nowym sprzęcie energetycznym i innych okazjach.

Nawadnianie polowe

W nawadnianiu rolniczym VFD dla zaopatrzenia w wodę o stałym ciśnieniu jest prawie standardowe. Przede wszystkim, w trakcie uruchamiania pompy, VFD może stopniowo zwiększać częstotliwość roboczą, aby pompa mogła działać powoli, aby woda nie powodowała zbyt dużego wpływu na rurociąg. VFD można następnie użyć w połączeniu ze zdalnym wskaźnikiem ciśnienia lub czujnikiem ciśnienia, aby wyrównać ciśnienie w naszych rurach. Wreszcie, VFD może kontrolować rurociąg ochrony ciśnienia, ale także poprzez własne przeciążenie, niedostateczne, nadciśnienie, zabezpieczenie pod ciśnieniem w celu zmniejszenia uszkodzenia pompy.

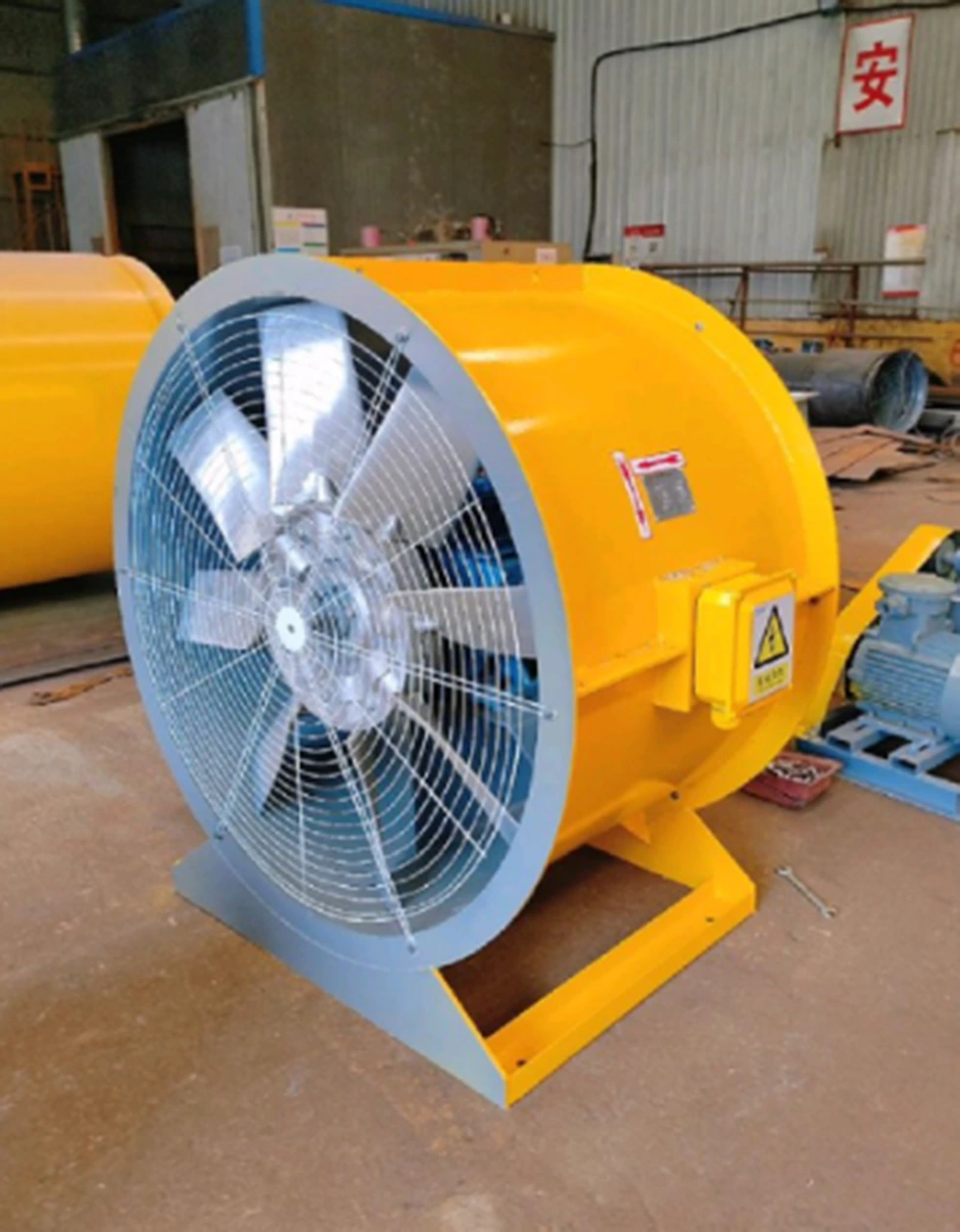

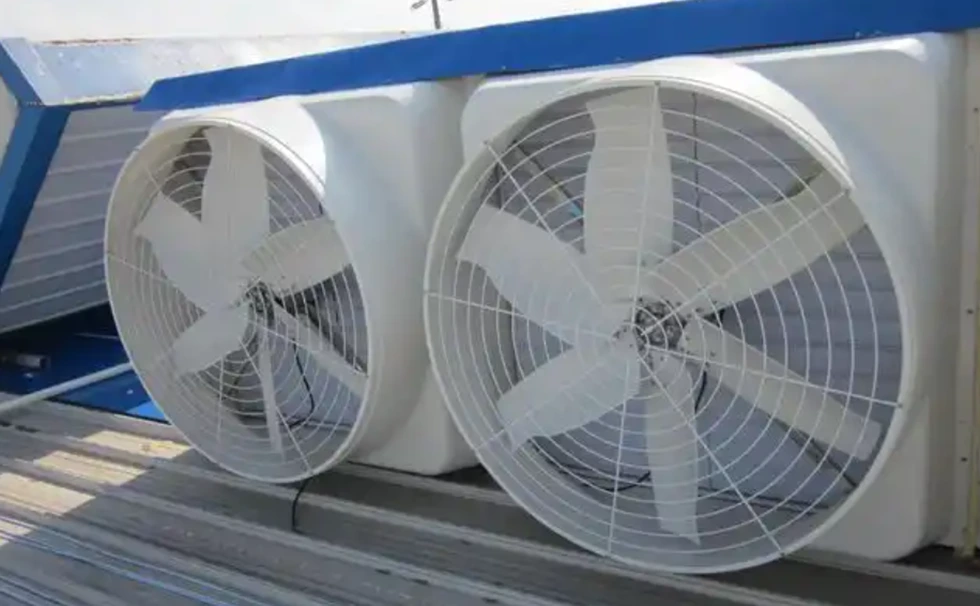

Fani

Zastosowanie konwertera częstotliwości w dziedzinie wentylatorów nie tylko znacznie zmniejsza zużycie energii, ale także poprawia dokładność systemu i poziom automatyzacji poprzez inteligentną kontrolę. Seria SCK300 WCE, z wysoką kompatybilnością i algorytmami oszczędzania energii, może pokryć różnorodne potrzeby małych wentylatorów dla dużych fanów przemysłowych, pomagając firmom osiągnąć zieloną i wydajną produkcję.

LCD wyświetla wiele tekstów i grafiki języka, liczby wyświetlaczy LED, bardziej intuicyjne, zgodnie z Twoimi preferencjami

Objętość VFD to duża struktura, większy chłodnica, wskaźnik wykorzystania produktu, może działać normalnie w gorącym środowisku, takim jak tropikalne.

Można dostosować różne rodzaje trybów wejściowych i wyjściowych:

Wejście 1,3p 380 V do wyjścia 380 V.

2. Wejście 3P220V do wyjścia 3P220V.

3. Wejście 3P660V do wyjścia 3P660V.

4. Wejście 1p220 V do wyjścia 3P 380 V.

5. 1P220V Wejście do wyjścia 3P220V.

Dzięki funkcji śledzenia prędkości może lepiej podwójnie start.

Jest wyposażony w komunikację Modbus RTU, a także może wdrażać Modbus TCP, PRPFIBUS i PROFINET, dodając karty rozszerzeń.

Schemat okablowania VFD.
