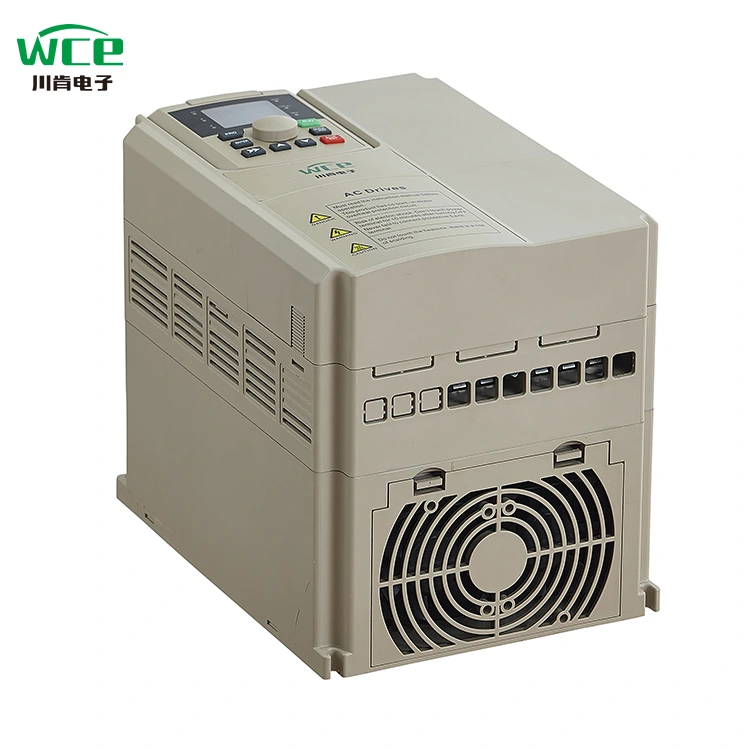

7,5 kW zmiennej częstotliwości napędu pompy

SCK300 Series to wysokowydajny falownik zaprojektowany do automatyzacji przemysłowej, który integruje wielofunkcyjny oraz wysokowydajny i oszczędność energii, i nadaje się do kontroli napędu różnych urządzeń przemysłowych.

Podstawowe funkcje i zalety

Zaawansowana technologia kontroli wektorów: Wysoka precyzyjna regulacja prędkości i stabilna obsługa, doskonała reakcja dynamiczna.

Wysoka wydajność i oszczędność energii: optymalizuj wydajność pracy motorycznej i znacznie zmniejsz zużycie energii.

Szeroka kompatybilność: Wspieraj złożone warunki pracy wentylatorów, pomp, przenośniki, kruszarki i inne urządzenia.

Scenariusz aplikacji

Elastyczna aplikacja w następujących obszarach:

Kontrola płynu (wentylator, obciążenie pompy)

Transfer materiału (przenośnik, winda)

Ciężkie maszyny (kruszarka, mikser)

Ekspansja i aktualizacja

Bezproblemowa aktualizacja do SCK350: Popraw wydajność i rozszerz moduły funkcjonalne poprzez wymianę płyty sterowania.

Dostosowanie specjalnego sprzętu, takich jak dźwigi: Karty ekspansji są obsługiwane po uaktualnieniu w celu spełnienia wymagań profesjonalnych scenariuszy, takich jak kontrola momentu obrotowego i synchronizacja wielu ruchów.

Dzięki modułowym projektowaniu i modernizacji technologii seria SCK można dostosować do różnorodnych potrzeb automatyzacji przemysłowej, od podstawowych do zaawansowanych.

Parametr produktu (specyfikacja)

Funkcja produktu

● Funkcje we/wy

◆ Zakres napięcia wejściowego: 220 V/380 V/660 V ± 15%

◆ Zakres częstotliwości wejściowej: 47 ~ 63 Hz

◆ Zakres napięcia wyjściowego: 0 ~ Znamione napięcie wejściowe

Zakres częstotliwości wyjściowej: 0 ~ 400 Hz

● Funkcje interfejsu peryferyjnego

◆ Programowalne dane wejściowe cyfrowe: 8 wejściowe

◆ Programowalne wejście analogowe: Wejście AI1: 0 ~ 10 V, AI2: 0 ~ 10 V lub 0 ~ 20MA Wejście

◆ Otwórz wyjście kolektora: 1 wyjście

◆ Wyjście przekaźnika: 2 wyjścia

◆ Wyjście analogowe: 2 wyjścia, odpowiednio 0/4 ~ 20 mA lub 0 ~ 10 V

● Charakterystyka wydajności technicznej

◆ Tryb sterowania: Brak kontroli wektora PG, kontrola V/F, kontrola momentu obrotowego.

◆ Pojemność przeciążenia: 150% znamionowych prądu 60s; 180% znamionowych prądu 10s

◆ Moment początkowy: Brak kontroli wektora PG: 0,5 Hz/150% (SVC)

◆ Współczynnik prędkości: Brak kontroli wektora PG: 1: 100

● Funkcje funkcjonalne

◆ Tryb ustawiania częstotliwości: ustawienie cyfrowe, ustawienie analogowe, ustawienie komunikacji szeregowej, wielobiegowe, ustawienie PID itp.

◆ Funkcja sterowania PID

◆ Funkcja sterowania wieloród: 16 Kontrola prędkości

◆ Funkcja kontroli częstotliwości wahania

◆ natychmiastowa awaria zasilania bez funkcji zatrzymywania

◆ Funkcja klucza szybkiego/joggingu: Klucz skrótu wielofunkcyjnego swobodnie zdefiniowany przez użytkowników

◆ Funkcja automatycznej regulacji napięcia: Gdy zmienia się napięcie siatki mocy, może automatycznie utrzymać stałą napięcia wyjściowego

◆ Zapewnij do 25 rodzajów funkcji ochrony uszkodzeń: nad prądem, nad napięciem, pod napięciem, ponad temperaturą, utratą faz, przeciążeniem i innymi funkcjami ochrony

Zastosowanie produktu

Produkty mogą być stosowane w branży metalurgii i chemicznej, sprężarki, dźwigów, okazji inżynierii miejskiej.

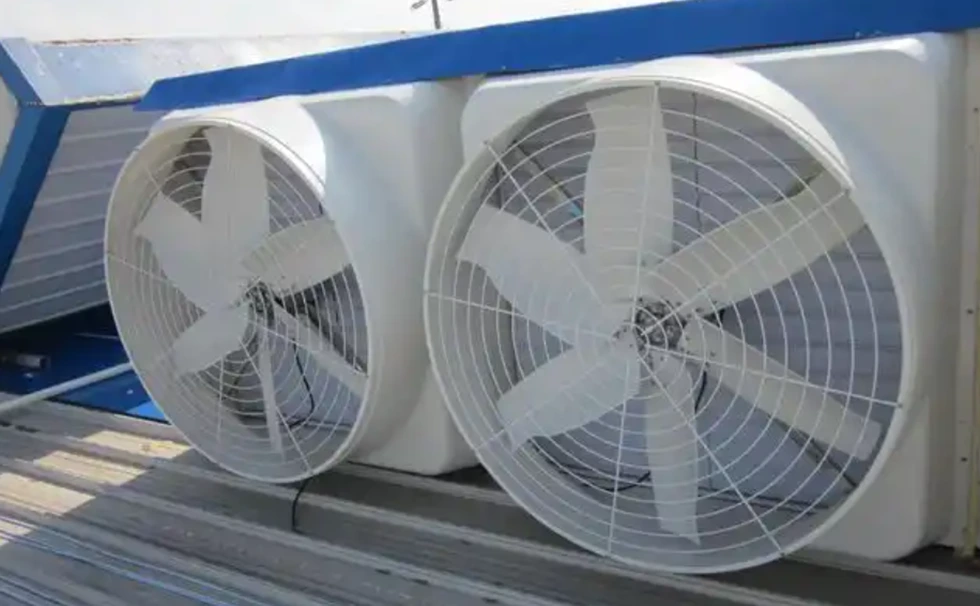

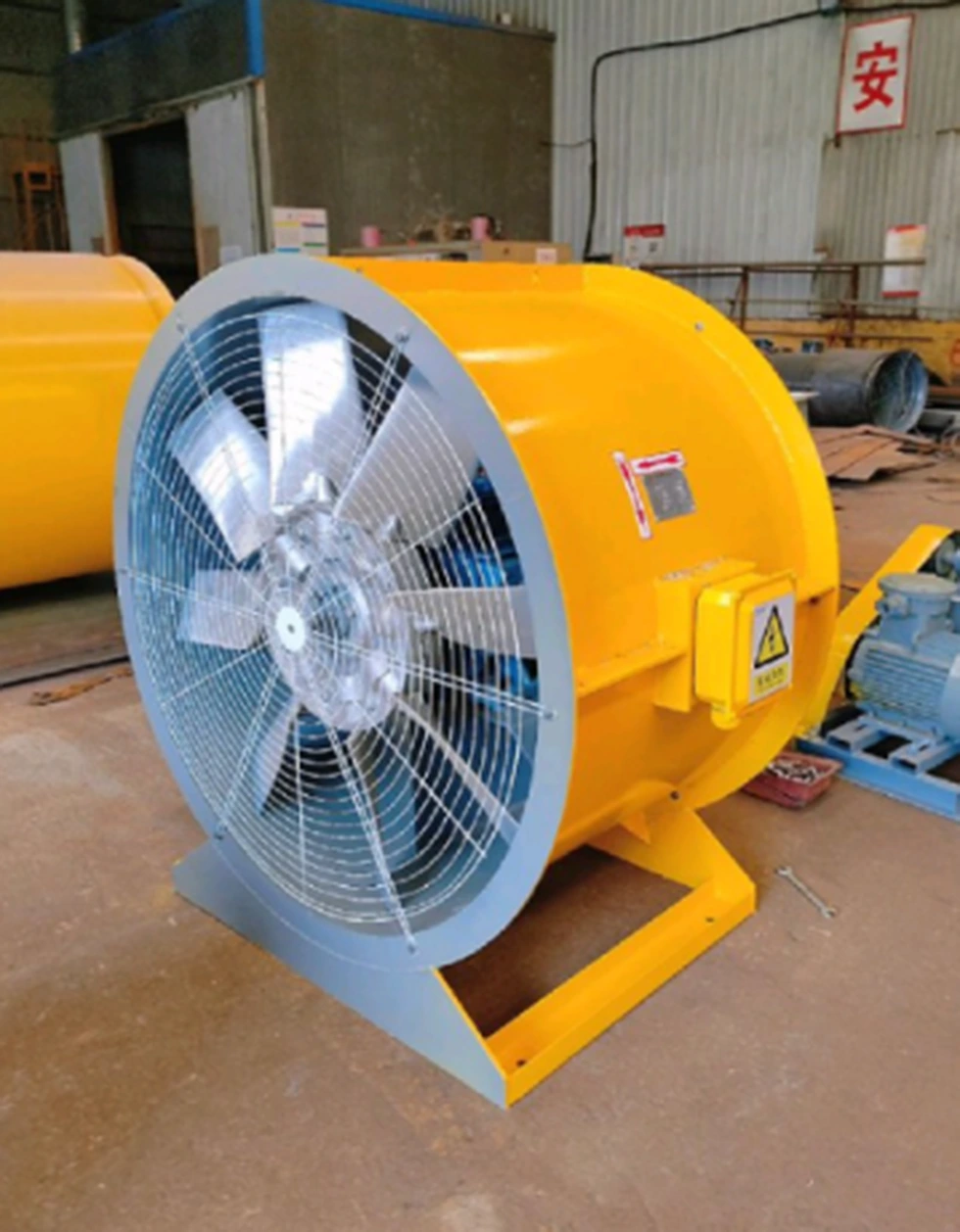

Zastosowanie konwertera częstotliwości w dziedzinie wentylatorów nie tylko znacznie zmniejsza zużycie energii, ale także poprawia dokładność systemu i poziom automatyzacji poprzez inteligentną kontrolę. Seria SCK300 WCE, z wysoką kompatybilnością i algorytmami oszczędzania energii, może pokryć różnorodne potrzeby małych wentylatorów dla dużych fanów przemysłowych, pomagając firmom osiągnąć zieloną i wydajną produkcję.

Nawadnianie polowe

W nawadnianiu rolniczym VFD dla zaopatrzenia w wodę o stałym ciśnieniu jest prawie standardowe. Przede wszystkim, w trakcie uruchamiania pompy, VFD może stopniowo zwiększać częstotliwość roboczą, aby pompa mogła działać powoli, aby woda nie powodowała zbyt dużego wpływu na rurociąg. VFD można następnie użyć w połączeniu ze zdalnym wskaźnikiem ciśnienia lub czujnikiem ciśnienia, aby wyrównać ciśnienie w naszych rurach. Wreszcie, VFD może kontrolować rurociąg ochrony ciśnienia, ale także poprzez własne przeciążenie, niedostateczne, nadciśnienie, zabezpieczenie pod ciśnieniem w celu zmniejszenia uszkodzenia pompy.

Dostępne są dwa tryby wyświetlania:

1.LCD Display: Włącz z chińskim i angielskim wyświetlaczem, możesz również dostosować rosyjskie, portugalskie, hiszpańskie, perskie i inne języki.

2. Wyświetlacz: tradycyjny wyświetlacz cyfrowej rurki, wyświetlacz podwójnej linii, obserwuj dwa zestawy danych jednocześnie.

VFD przyjmuje szeroką i dużą skalę konstrukcyjną, integruje duże komponenty chłodzenia i ma wysokie możliwości pracy ciągłej i wysokiej wydajności. Wzmacniając układ chłodzenia i wybór komponentów opornych na wysoką temperaturę, może stale dostosować się do wysokiej temperatury i trudnych warunków pracy, takich jak tropikalne.

Można dostosować różne rodzaje trybów wejściowych i wyjściowych:

Wejście 1,3p 380 V do wyjścia 380 V.

2. Wejście 3P220V do wyjścia 3P220V.

3. Wejście 3P660V do wyjścia 3P660V.

4. Wejście 1p220 V do wyjścia 3P 380 V.

5. 1P220V Wejście do wyjścia 3P220V.

Dzięki funkcji śledzenia prędkości może lepiej podwójnie start.

Jest wyposażony w komunikację Modbus RTU, a także może wdrażać Modbus TCP, PRPFIBUS i PROFINET, dodając karty rozszerzeń.

Schemat okablowania VFD.
